安科瑞Acrel-5000 公共建筑智慧能耗碳盤查全場景解決方案

1.行業痛點

· 用能底數不清：電、水、氣、熱多能源分散計量，人工抄表統計滯后、誤差大，無法精準掌握建筑整體能耗現狀。

· 碳核算不規范：無標準化核算模型與合規排放因子，碳數據無法溯源、無法通過政府核查與臺賬備案。

· 浪費居高不下：空調、照明、動力設備高耗能無監控，異常能耗難預警，無效損耗持續加劇碳排放。

· 管理效率低下：多建筑、多區域分散運維，能耗審計、能效對標、報表上報全靠人工，耗時費力、管理粗放。

· 政策對接困難：無法一鍵對接住建、機關事務主管部門平臺，難以滿足能耗公示、碳考核、雙碳專項督查要求。

2. 行業需求

l 碳排放數據模型：按照能源活動數據進行碳排核算。

l 能源診斷：根據設備用能和碳排數據分析出使用浪費，評估節能降碳技改措施。

l 空調管理：通過控溫、控風、控時，降低空調系統用能。

l 功能拓展：未來根據用能需求，可靈活拓展光伏、儲能等等新場景管理。

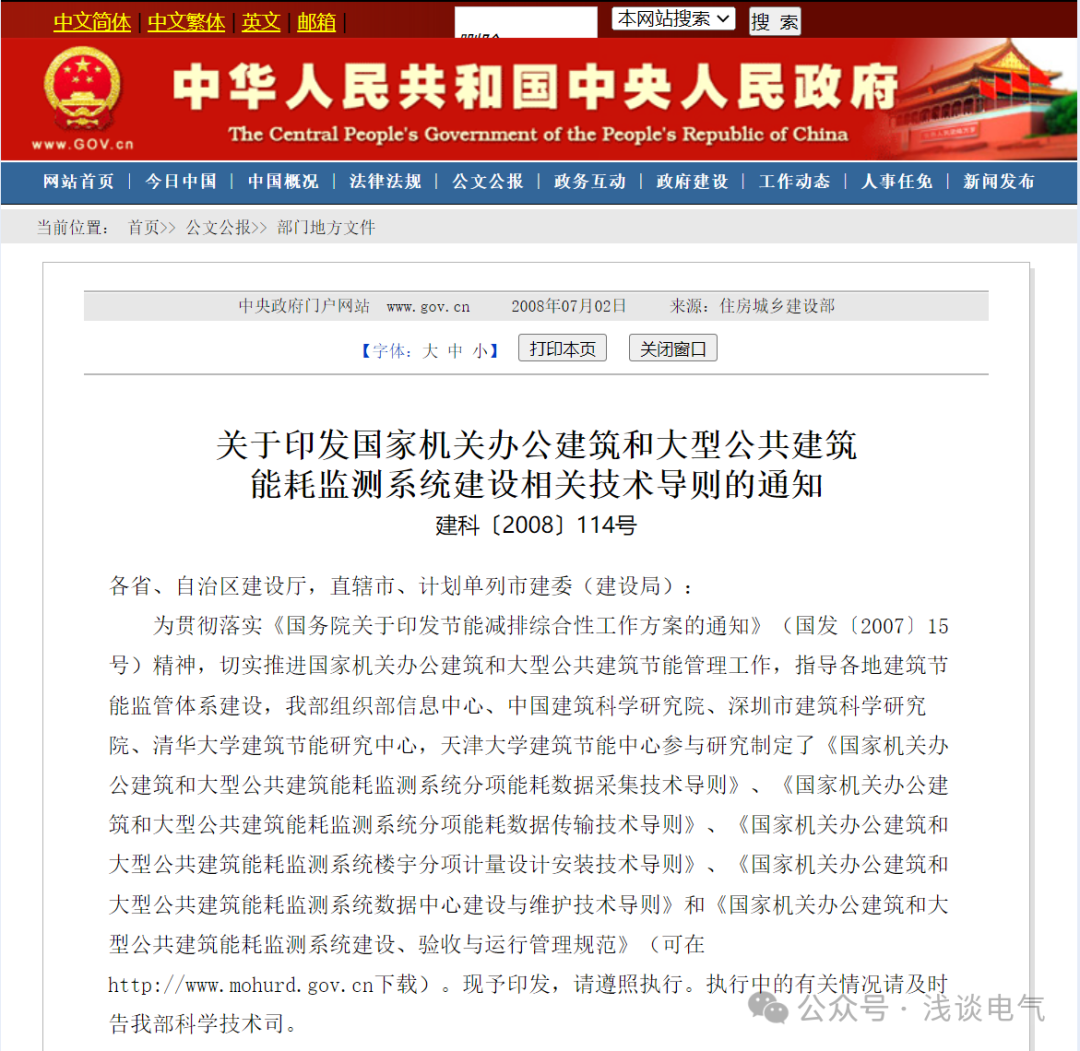

3.政策支持

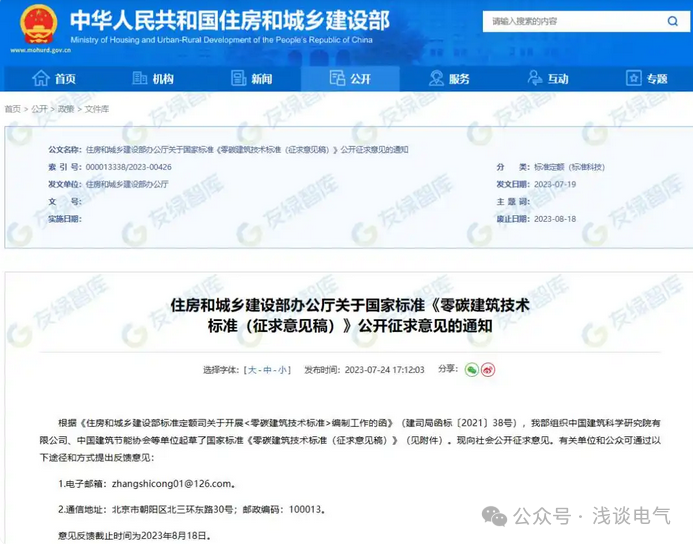

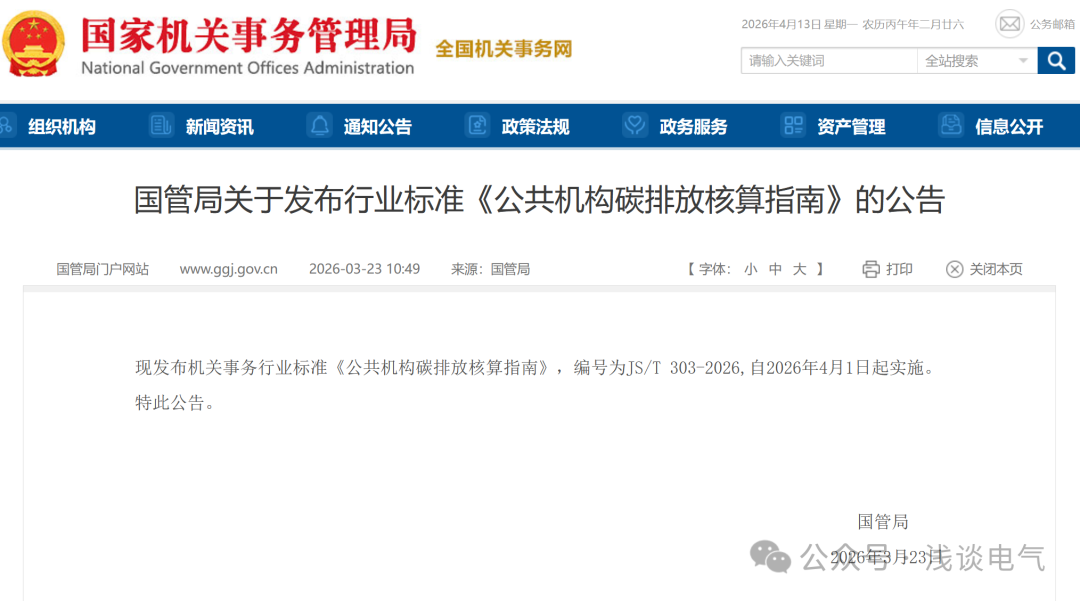

為破解難題，國家機關事務管理局發布《公共機構碳排放核算指南》（JS/T 303-2026），為機關單位、學校、醫院等提供統一規范。

3. 安科瑞Acrel-5000建筑能耗解決方案

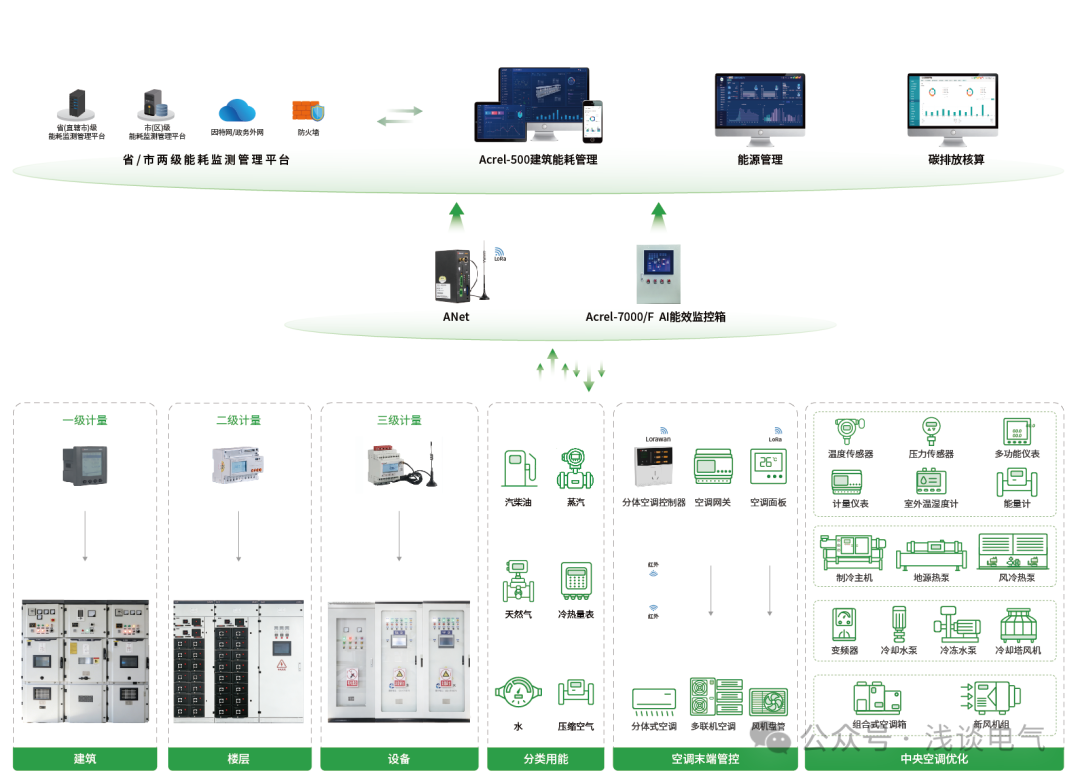

3.1組網架構

（1）大型公共建筑能耗監測系統架構：

l 省級/市（或區）級建筑能耗監測管理平臺；

l 建筑（建筑群）能耗監測子系統。

（2）建筑能耗管理子系統：

l 建筑中電、水、燃?xì)?、集中供熱、集中供冷及可再生能源等能耗?yīng)采用自動采集方式；當無法采用自動方式采集時，可采用人工采集方式；

l 以公共機構能源資源消費統計為基礎，科學核算碳排放，提高能源利用效率，深挖節能降碳潛力；

l 空調管理助力建筑能效管理，降低碳排放。

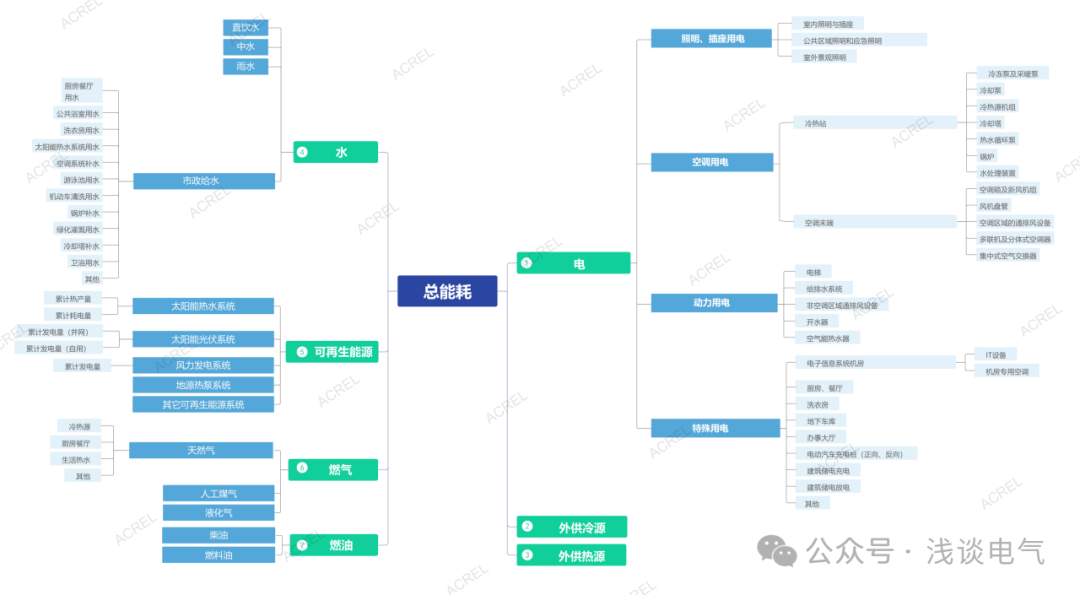

3.2建筑碳排放核算模型

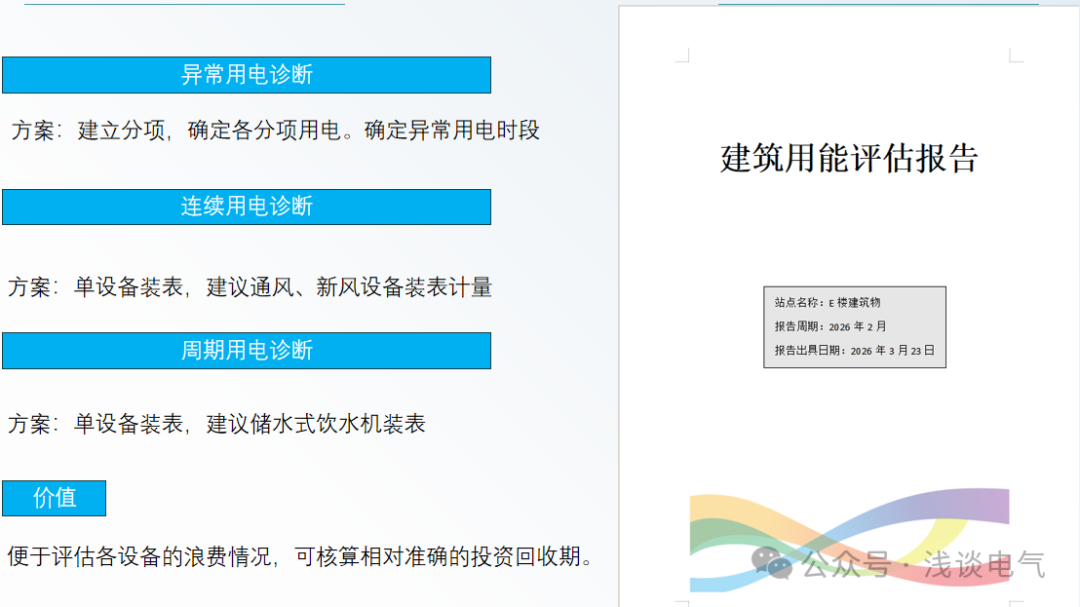

3.3能源診斷模型

4. 碳排放核算功能對標

4.1排放活動數據（能耗分析）

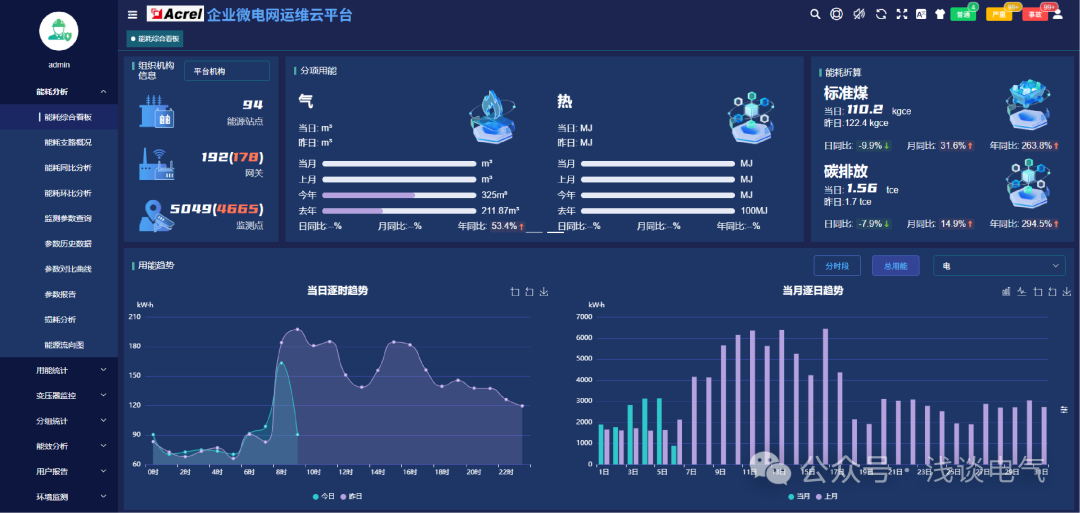

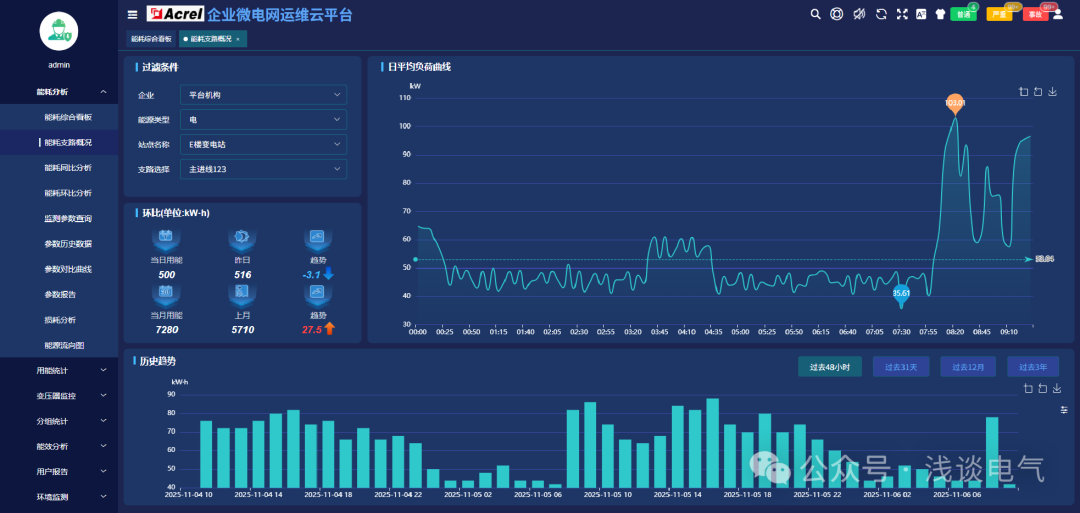

（1）能源活動數據看板

看板中可以展示多種能源類型的活動數據情況。包括但不限于煤炭、天然氣、汽油、柴油和電、熱能等。

（2）設施/區域等支路能源活動數據

展示選擇設備設施/區域過去48小時、31天、12月和3年的歷史能源活動數據。并厘清碳排放來源。

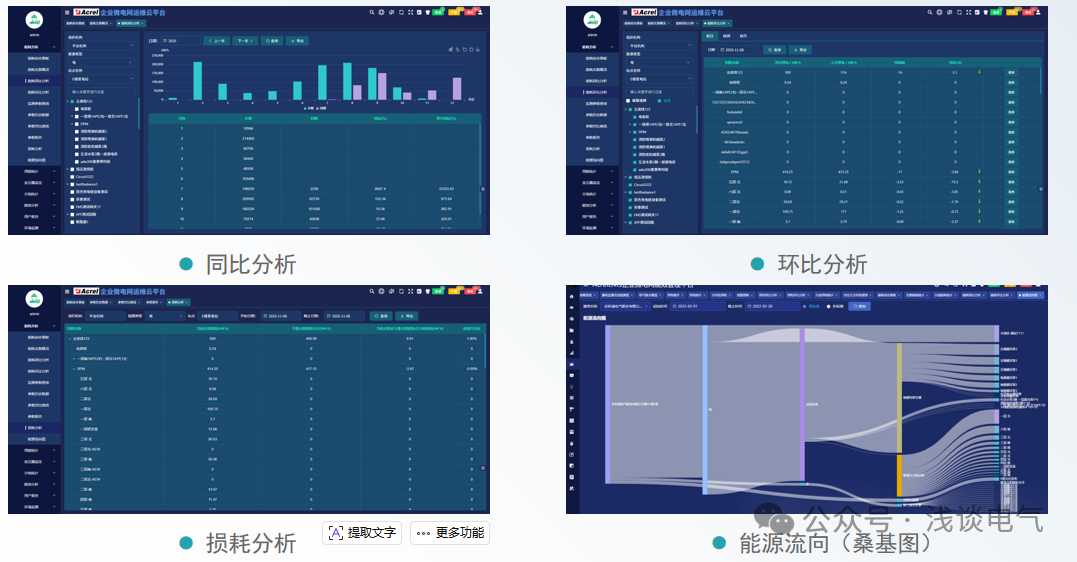

（3）能源活動數據分析對比

4.2數據質量管理（用能統計）

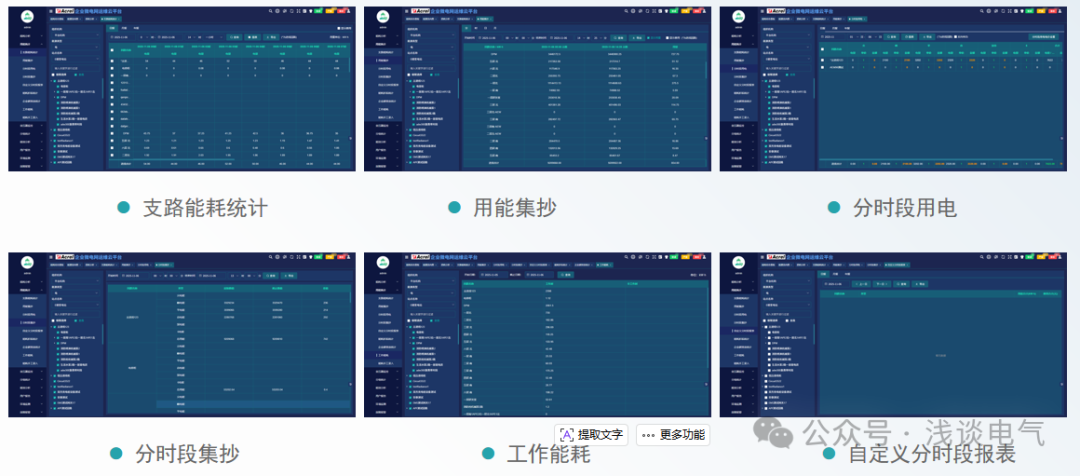

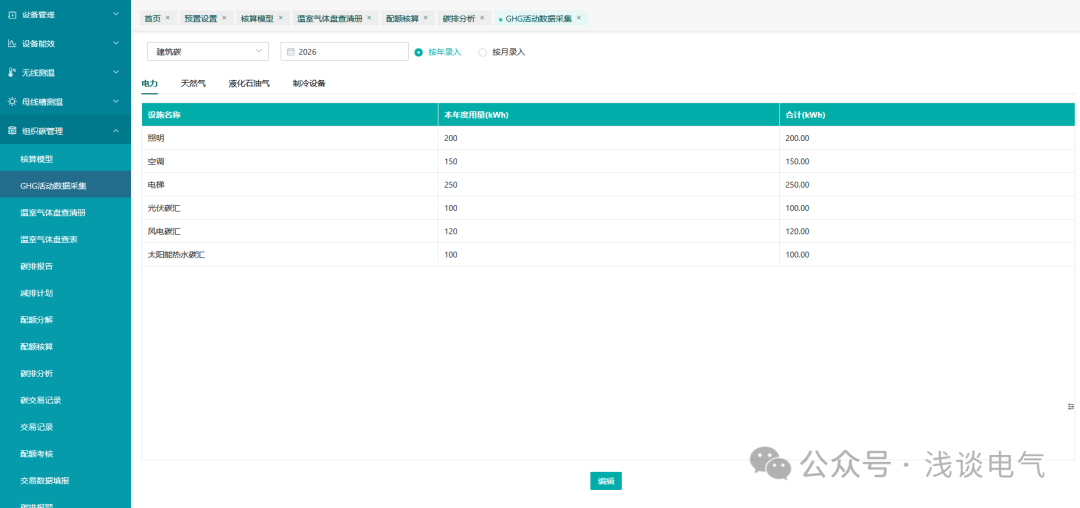

（1）數據抄錄、統計和存儲

平臺自動監測能源活動數據變化情況，對數據來源、拆分核算、參數選取等過程進行留存，確保數據質量和可追溯，為開展碳排放核算提供完整準確的核算基數。同時，也支持人工錄入相應能源活動數據。

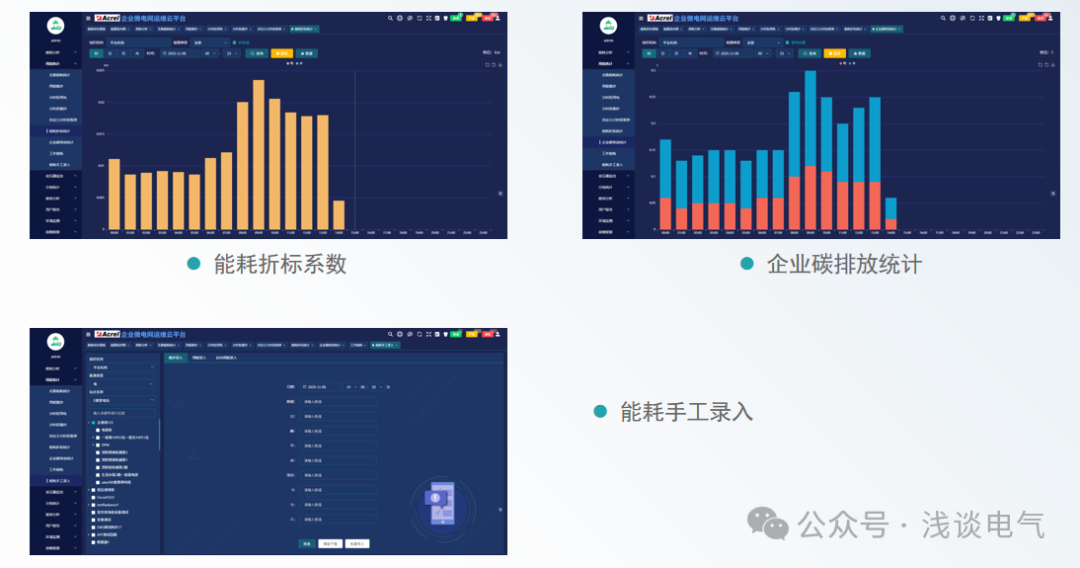

（2）數據核算

可以選擇能源類型及時、日、月、年通過柱狀圖或表格查看能耗折標統計和碳排放統計。

可對選擇支路的集抄值、用能值，任選時間進行補錄。

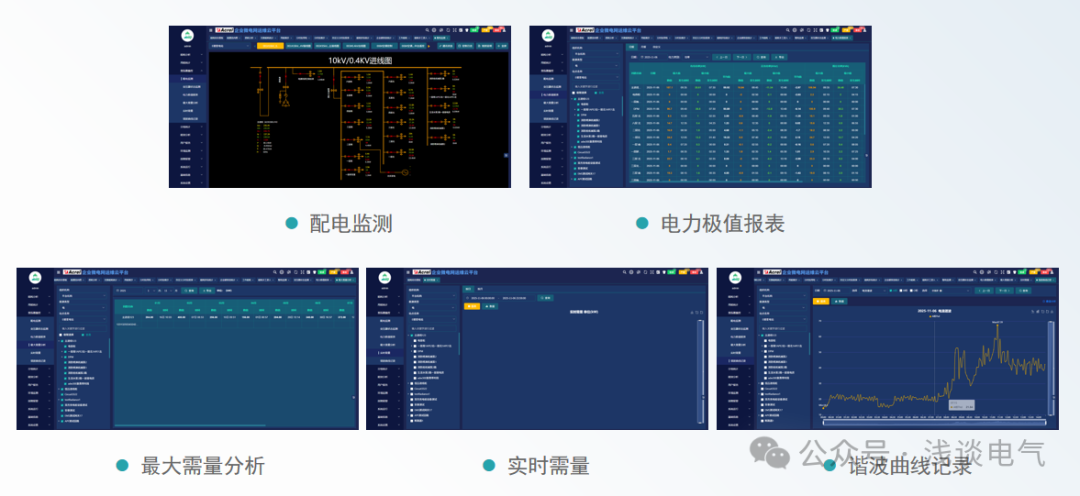

（3）間接排放（電）數據監測留存

4.3碳排放核算

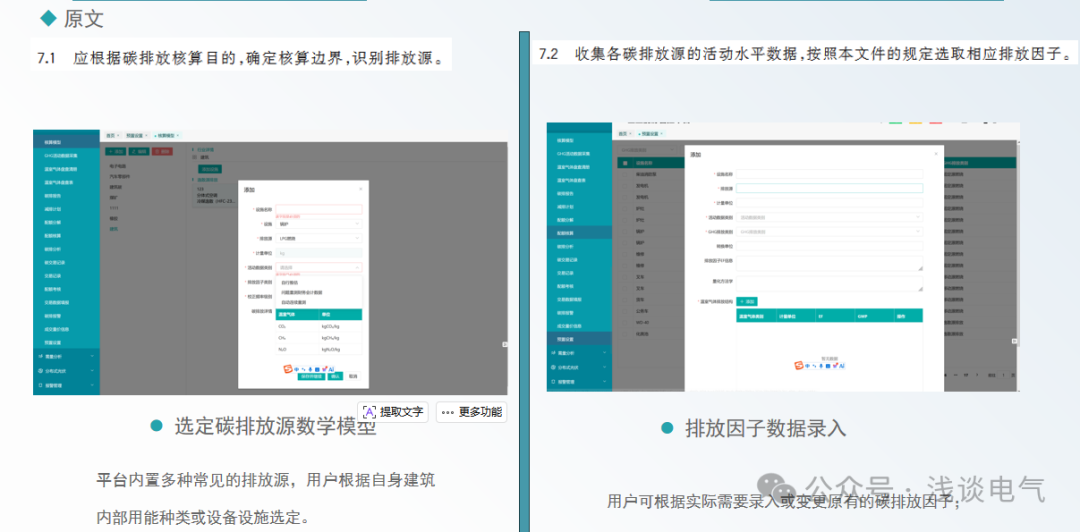

（1）碳排放核算步驟

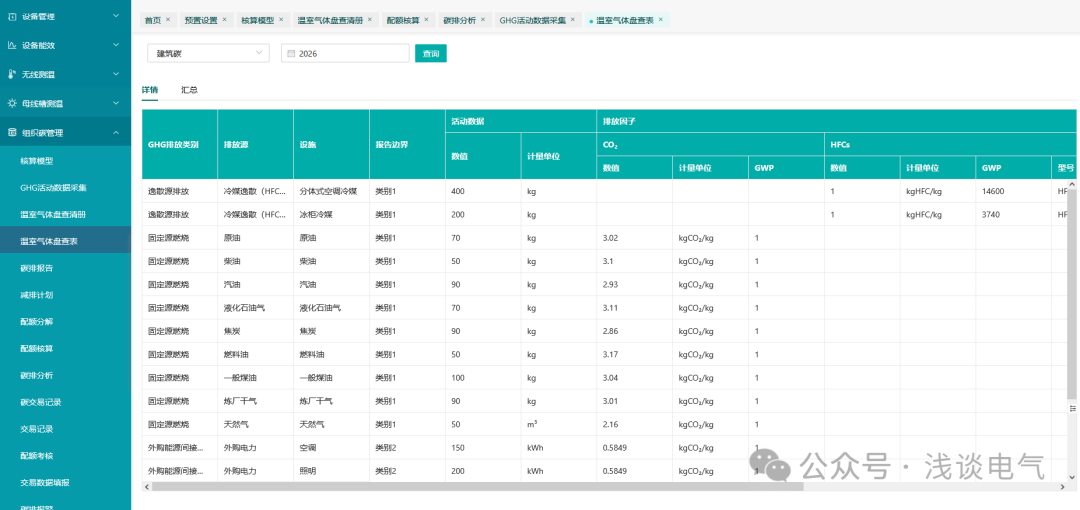

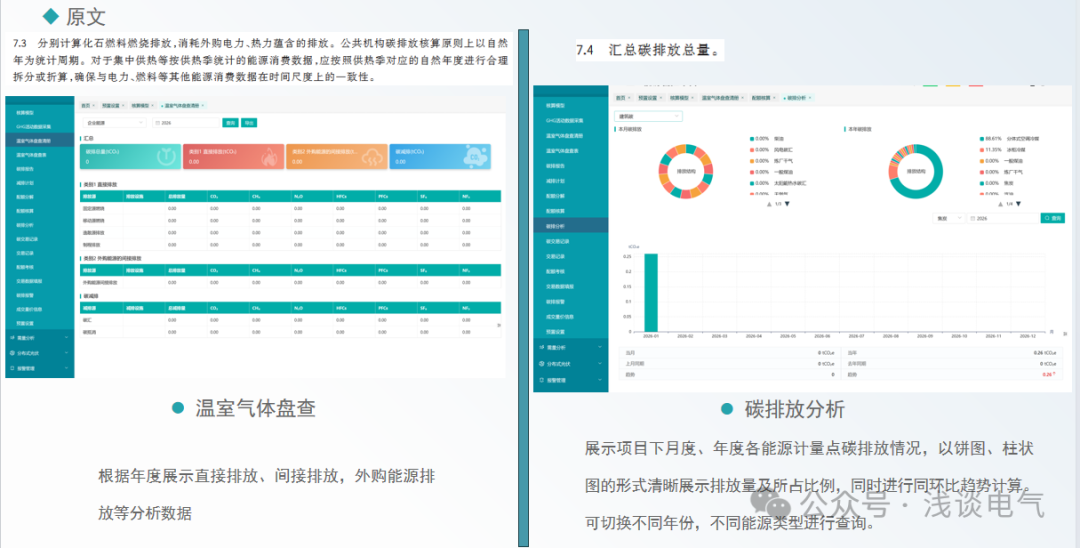

（2）碳排放核算方法

分別統計直接排放，間接排放，包括化石燃料、電力和外購熱力等數據，并統計最終排放總量。

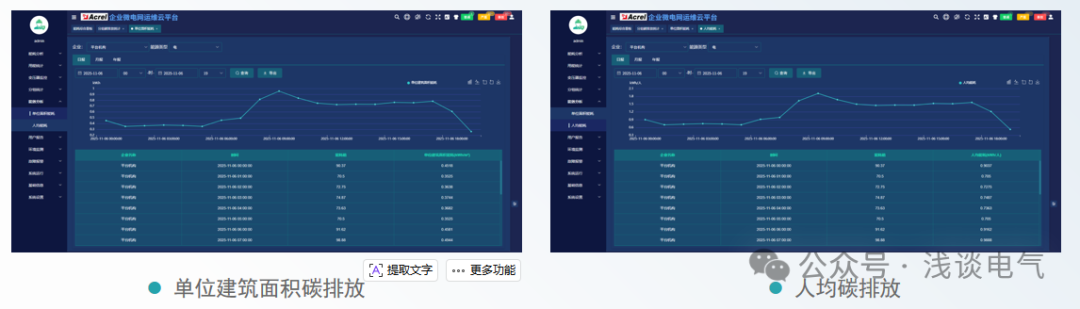

（3）碳排放強度分析

支持查詢?nèi)?、月、年的單位建筑面積碳排放和人均碳排放數據，且以表格及折線圖展示。

5. 空調末端控制

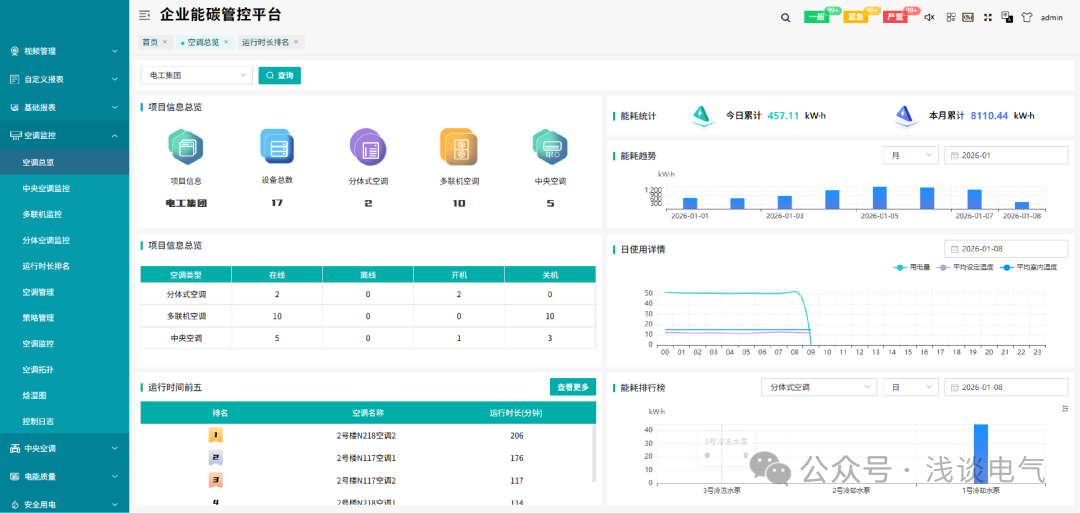

（1）空調總覽

看板中可以展示整個項目現場的基礎空調設備信息、用能情況及運行時長等。

（3）空調方案類型

（一）中央空調

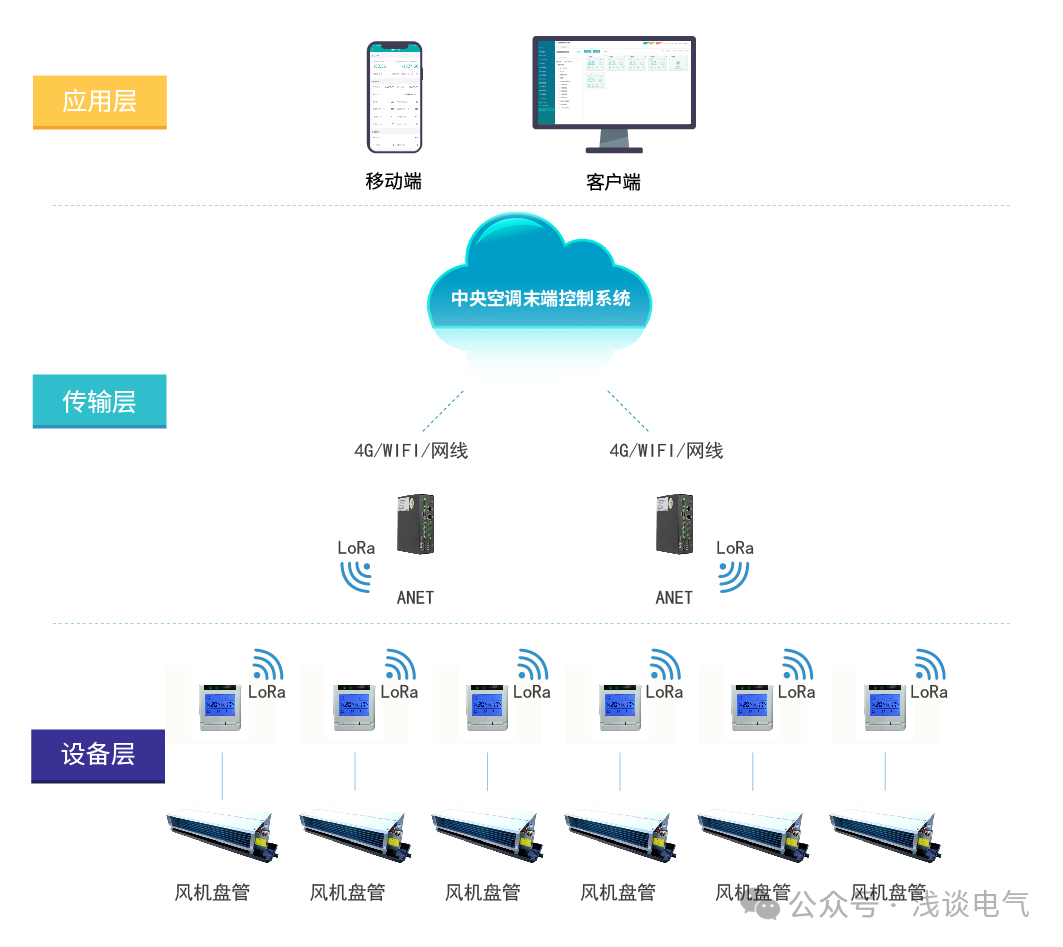

a. 末端風機盤管組網結構

l 安裝支持遠控的空調面板，通過有線或無線的方式控制風機盤管的風機與兩通閥開閉以及風機高中低三擋風速。

l 通過Anet網關實現遠程節能控制

實時監控：通過風機盤管智能控制器通訊接口或無線的方式，實時監控空調的運行狀態參數，實際溫度、設定溫度等。

◆ 遠程控制：配合相應的軟件對設備進行遠程控制，遠程參數設置，實現設備管理的自動化、合理化。

◆ 歷史存儲：各類參數可作為歷史記錄存儲在數據庫中，以供后期查詢、分析、統計。

◆ 啟停操作：系統可以根據設置提供準確的實時啟/停次序，亦可以根據用戶需要全部啟動或停止所有設備。

◆ 區域管理：系統根據用戶需要可設置監控點區域，分區管理，定溫管理，定時控制，提高系統效率。

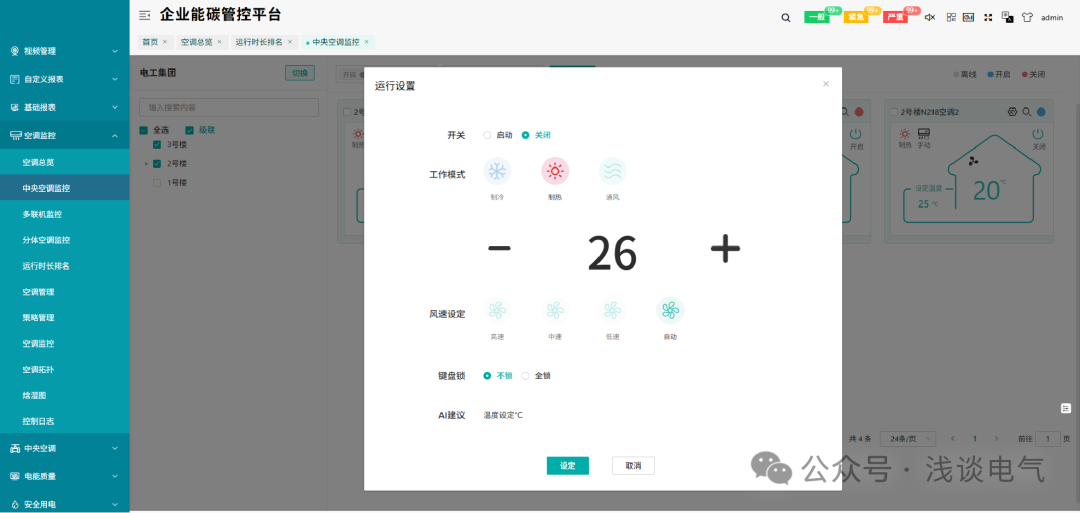

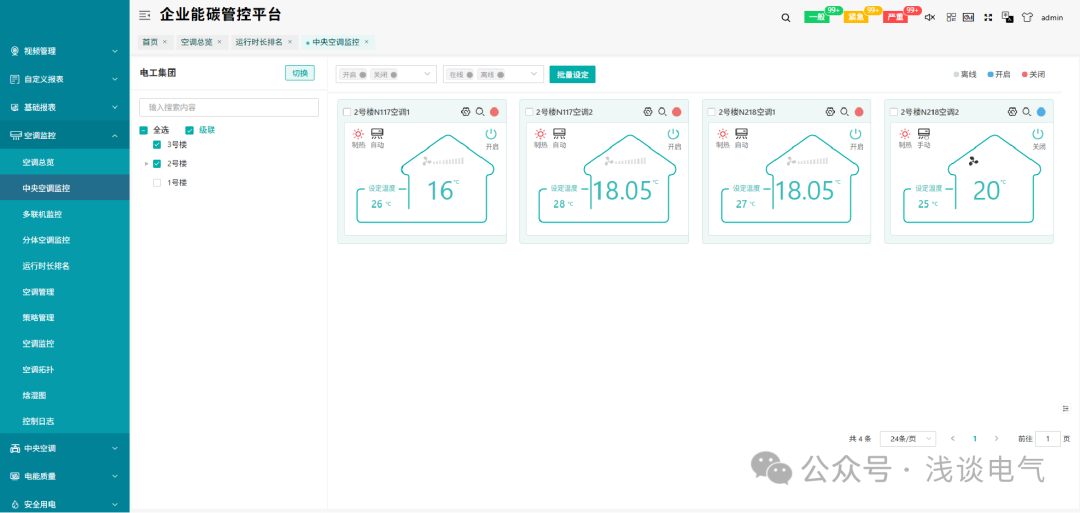

b. 中央空調監控

支持總覽全部中央空調末端面板的信息情況，支持在線設置單個或批量中央空調末端的啟停、工作模式、溫度、風速等。

（二）分體空調

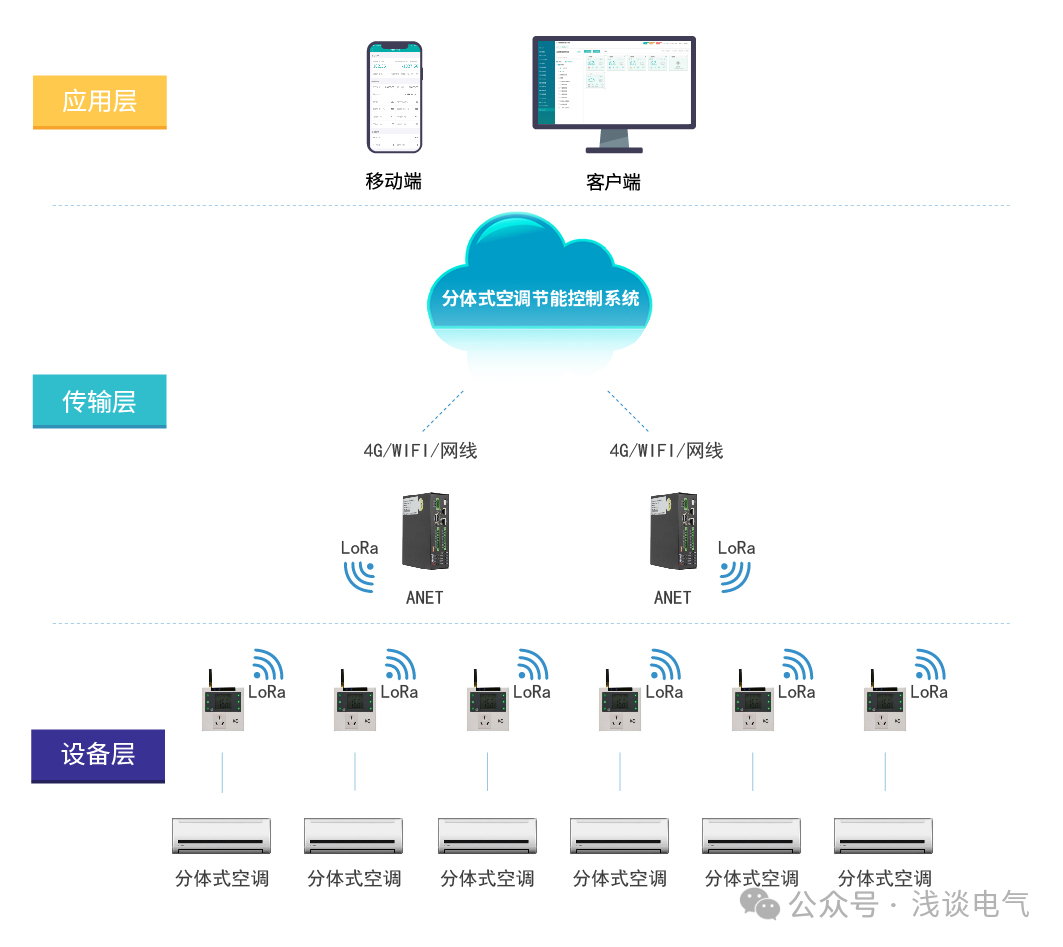

a.末端風機盤管組網結構

l 使用空調控制器替換分體空調電源86盒，以紅外發射的方式控制分體空調啟停、溫度設定。

l 通過Anet以有線或無線的方式實現遠程節能控制。

l 通過電腦或手機，實現電腦端和手機端的遠程集中監控；

l 遠程實時監控空調的運行狀態；

l 遠程實時檢測空調的電壓、電流、功率等實時用電數據；

l 遠程或本地設置空調的溫度、時段等控制策略；

l 遠程手動開/關空調；

l 可實現空調用電計量，空調能耗統計分析；

l 不影響原有空調遙控器的使用；

l 遠程定時開/關空調；

l 根據設定的溫度、時段控制參數自動開關空調；

l 根據溫度控制策略，自動進行調溫控制。

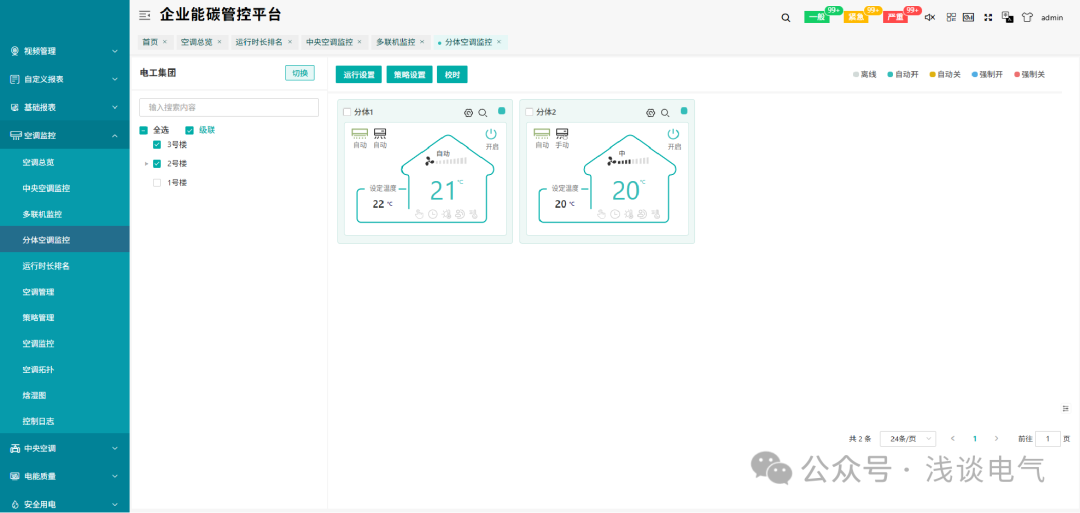

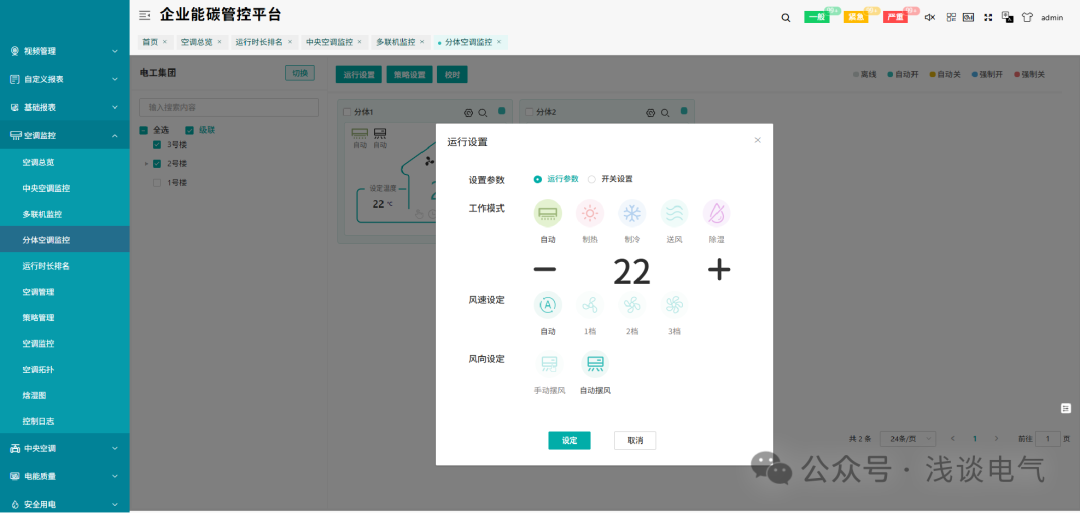

b.分體空調監控

支持總覽全部分體空調的信息情況，支持在線設置單個或批量分體空調的啟停、工作模式、溫度、風速、風向等。

（三）多聯機空調

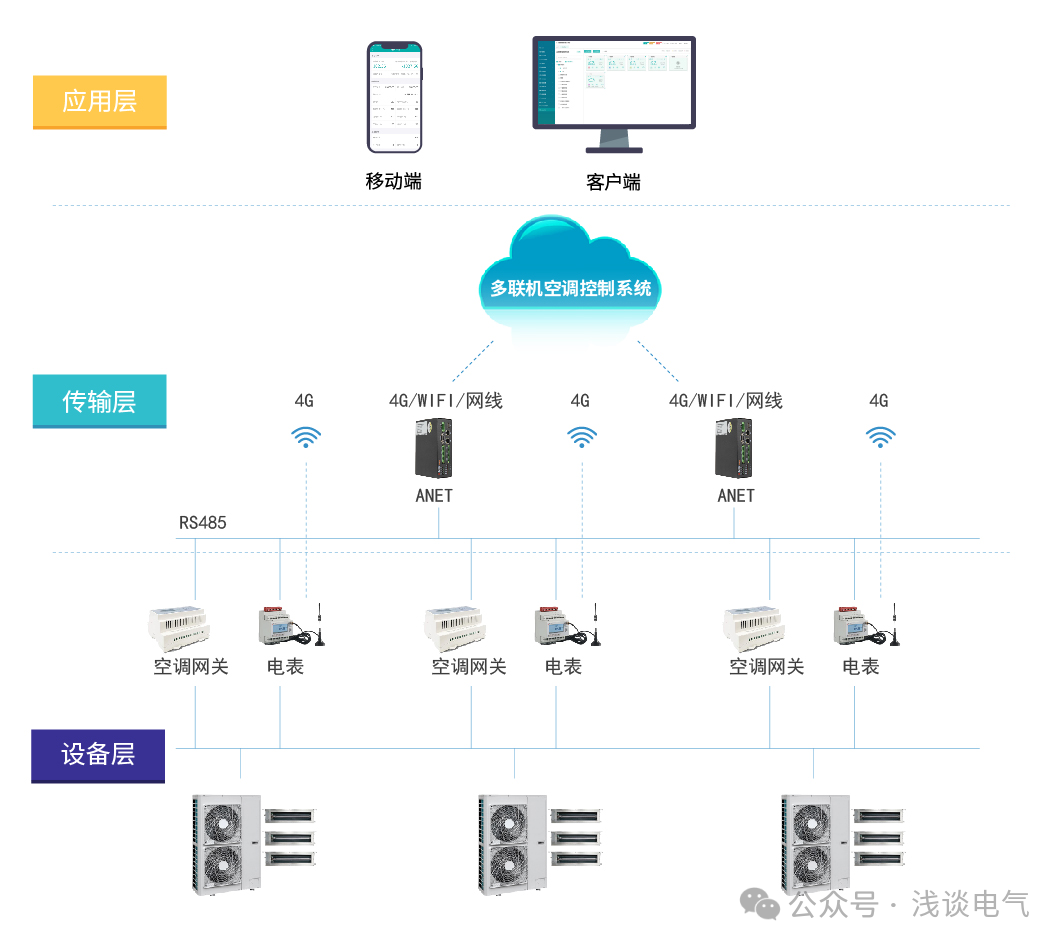

空調專用控制器對接多聯機室外機，通過Anet網關上傳平臺，實現遠程節能控制多聯機室內機啟停及計費。

a.實時控制功能能

l 控制模式：溫度+時段。

l 控制參數包括設定溫度上、下限、允許開機時段等參數。

l 調溫控制功能：（夏天高于開機溫度，在規定時間內才能開啟空調，當室內溫度達到關機溫度時，控制器自動將空調的溫度設置為運行溫度；冬天低于開機溫度，在規定時間內才能開啟制熱，當室內溫度高于關機溫度時，控制器自動將空調的溫度設置為運行溫度）。

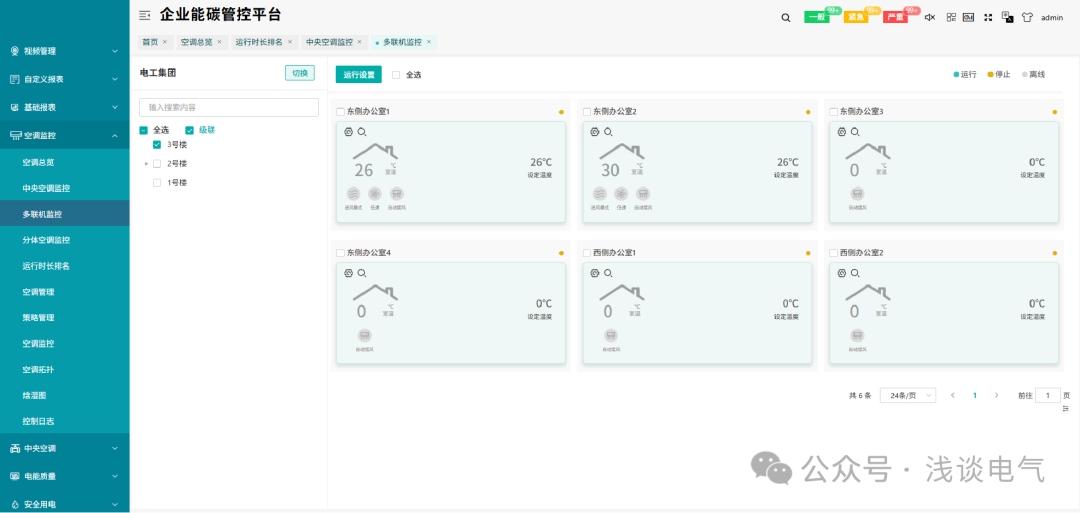

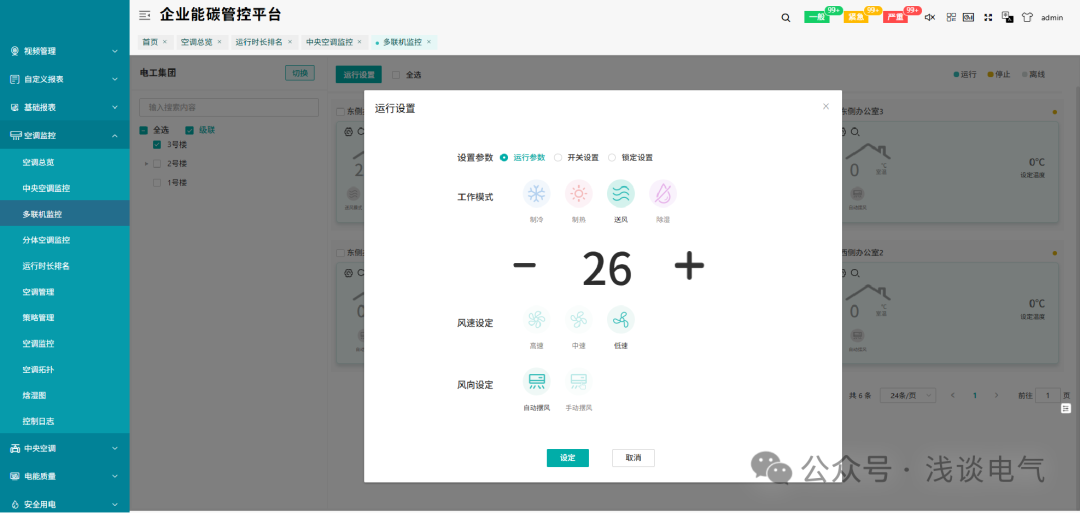

b.多聯機監控

支持總覽全部多聯機空調的信息情況，支持在線設置單個或批量多聯機空調的啟停、工作模式、溫度、風速、風向等。

6. 結語

以數字化賦能建筑低碳變革，Acrel-5000 一站式解決公共建筑能耗監測、碳盤核算、節能管控全需求，助力國家機關與大型公建穩步實現能碳雙控、綠色合規、長效低碳發展。
