電容電橋測試儀的基本原理與平衡檢測方法

2026年03月26日 07:01:21人氣：27來源：北京北廣精儀儀器設備有限公司

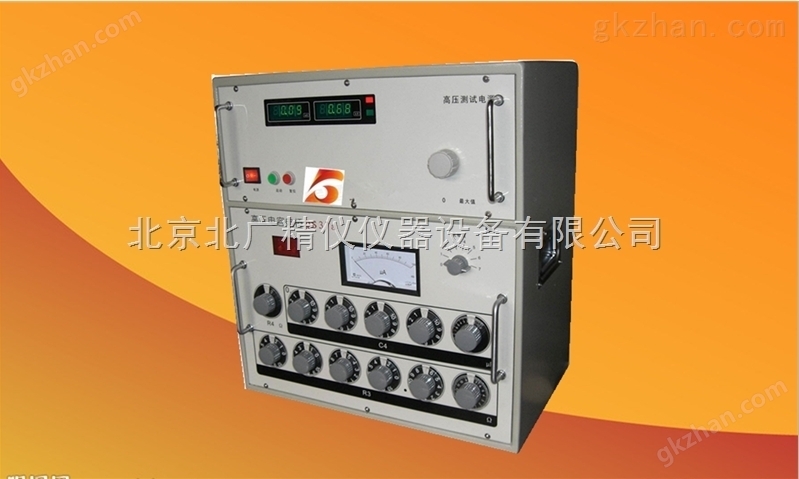

　　電容電橋測試儀是一種基于交流電橋原理，用于精密測量電容器容量、損耗因數等參數的經典儀器。其核心在于通過構建一個已知與未知元件的平衡網絡，利用“零位檢測”原理，以較高的準確度推算出待測元件的參數值，避免了直接測量電壓電流時因儀表內阻和相位差引入的誤差。

　　其基本原理建立在交流阻抗的復數平衡之上。一個基本的四臂電容電橋由四個橋臂構成，通常包含待測電容Cx及其等效串聯電阻Rx。與Cx相鄰的橋臂是已知的高精度無感可調電阻R2。另外兩個橋臂則分別為已知的高質量空氣可調電容Cs和固定電阻R1。這四個橋臂連接成一個閉合環路。在電橋的一對對角點接入一個高頻交流信號源，在另一對對角點接入一個高靈敏度的平衡檢測器，如振動檢流計、耳機或鎖相放大器。

　　測量時，通過交替調節已知的標準電容Cs和電阻R2，改變相應橋臂的阻抗。當電橋達到平衡狀態時，意味著檢測器兩端的電位差為零，無電流流過檢測器。根據交流電路理論，此時四個橋臂的復數阻抗?jié)M足特定的比例關系。對于電容損耗的測量，平衡條件通常表達為兩個方程：一個是關于電抗(容抗)部分的平衡，另一個是關于電阻部分的平衡。當平衡建立時，通過已知元件Cs、R1、R2的值，可以精確計算出未知電容Cx的容量及其等效串聯電阻Rx。損耗因數D，即電容器的損耗角正切，則可以由Rx與Cx的容抗之比計算得出。

　　平衡檢測方法是實現高精度測量的關鍵。檢測器必須對微小的不平衡信號極為敏感。早期使用耳機，操作者通過聽交流聲的較小化來判斷平衡點。現代數字電橋則普遍采用相敏檢波或數字鎖相放大技術。儀器內部會生成一個與信號源同頻率、但相位可調的內部參考信號。檢測器檢測到的殘余不平衡信號會與這個參考信號進行乘法運算和低通濾波，從而分離出與參考信號同相的分量和正交的分量。這兩個分量分別對應著電橋在電阻平衡和電抗平衡上的偏離程度。儀器會實時顯示這兩個分量的大小，或自動驅動伺服電機調節Cs和R2，使兩個分量同時趨近于零，實現自動平衡。

　　自動平衡電橋大大提升了測量速度與易用性。操作者只需連接好被測電容，電容電橋測試儀內部的微處理器會根據預設的測試頻率和量程，快速迭代計算出平衡點，并直接顯示C、D、ESR等參數。整個平衡過程是儀器內部基于復數阻抗方程進行實時計算與反饋控制的結果。這種基于零位檢測和比例測量的原理，使得電容電橋能夠達到較高的測量精度和分辨率，尤其適合測量從皮法級到毫法級，且需要精確評估其介質損耗的各類電容器。

關鍵詞：可調電阻伺服電機處理器
