正確安裝插入式一體化溫度變送器是確保測量準確的關鍵

2026年03月02日 13:03:10人氣：3來源：西安新敏電子科技有限公司

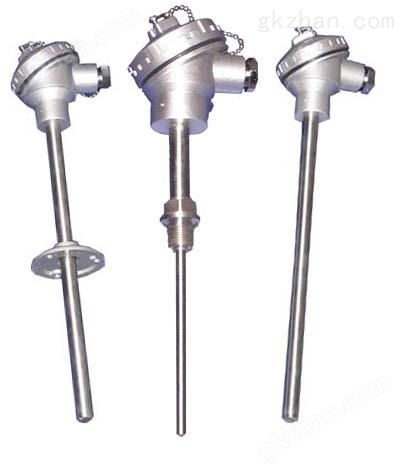

　　插入式一體化溫度變送器集高精度溫度傳感器與信號轉換電路于一體，直接輸出4–20mA或HART/IO-Link數字信號，廣泛應用于化工、電力、食品、制藥等行業的管道、反應釜、儲罐等場合，實現對介質溫度的實時、穩定監測。其測量精度與使用壽命高度依賴于正確的安裝方式。若安裝不當，易因熱傳導不良、機械應力、密封失效或電磁干擾，導致響應遲滯、讀數漂移、泄漏甚至設備損壞。插入式一體化溫度變送器應嚴格遵循深插、固牢、密封、抗擾四大原則，確保測得準、用得久、控得穩。

　　一、安裝前準備與選型確認

　　核對工況參數匹配性：

　　確認介質溫度、壓力、腐蝕性與變送器探桿材質（316L不銹鋼、哈氏合金等）、防護等級（IP67/IP68）及防爆等級（ExdIICT6）相符；

　　選擇合適插入深度：

　　探桿末端應位于管道中心線或介質主流區，插入深度建議≥10倍保護管外徑（如Φ6mm探桿需插入≥60mm），避免靠近管壁受環境溫度干擾；

　　檢查過程連接接口：

　　常見為M27×2、G1/2"、NPT1/2"等，確保與現場螺紋匹配，禁用生料帶（可能堵塞小孔），推薦使用金屬墊片或高溫密封膠。

　　二、機械安裝關鍵要點

　　避免機械應力與過緊安裝：

　　使用扳手固定六角螺母，扭矩控制在25–35N·m（依規格而定），過緊會導致保護管變形，影響內部元件；

　　垂直或逆流傾斜安裝：

　　在水平管道上，建議迎著介質流向傾斜45°插入，增強熱交換效率并減少沖刷磨損；

　　高溫/高壓工況加裝保護套管：

　　若介質含顆粒或流速＞3m/s，應先安裝可拆卸保護套管，便于后期維護。

　　三、電氣連接與抗干擾措施

　　使用屏蔽電纜并單端接地：

　　信號線采用雙絞屏蔽電纜（如RVVP2×1.5mm2），屏蔽層僅在控制室端接地，防止地環路干擾；

　　遠離動力線獨立布線：

　　與電機、變頻器電纜間距≥30cm，交叉時成90°角；

　　HART通信需加250Ω電阻：

　　手操器調試時，回路中必須串入標準負載電阻。
