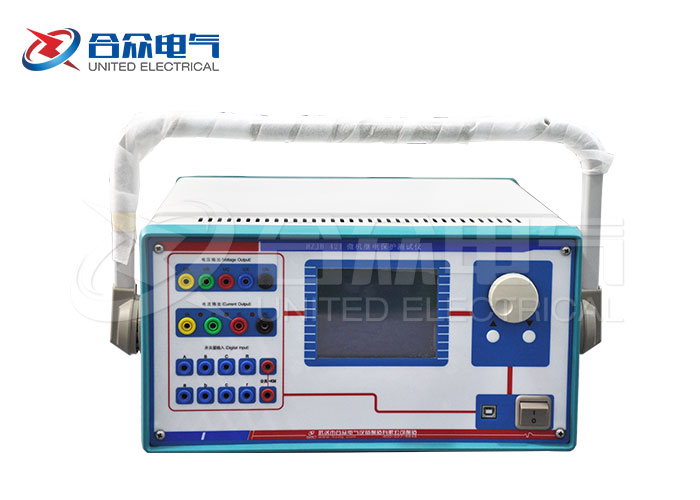

微機繼電保護測試儀狀態翻轉條件

  前面我們講了繼電保護測試儀和溫升試驗裝置一樣屬于比較復雜也比較常用的電力檢測設備，下面我們重點介紹一下微機繼電保護測試儀，有請合眾電氣專家，來看微機繼電保護測試儀狀態翻轉條件。

  狀態翻轉條件

  除“時間觸發”和“開入量觸發”兩觸發方式可以同時選擇外，其它都只能單選。它們是由一狀態翻轉進入下一狀態的前提條件。

  時間觸發：當選擇該觸發方式時，可以根據實際需要，在“最長狀態時間”和“觸發后延時”中分別輸入一定的數值。試驗時，經過上述兩段延時后，自動進入下一狀態。“最長狀態時間”是指這個狀態的最長輸出時間。“觸發后延時”的作用類似于在交流試驗模塊里的開關變位確認時間，是為了防止保護抖動而引起的誤差，一般設置10ms 左右。需要特別注意的是，在模擬重合閘及后加速故障的時候，不能設置該延時。因為后加速故障是在重合于故障態才引起的，所以必須是在重合態后立即進入永跳狀態，后加速保護才能正確動作。如果“最長狀態時間”期間輸出的是故障量，當測試儀接收到保護的動作信號時，而試驗前同時又選擇了“開入量觸發”作為狀態的翻轉條件的話，測試儀將跳過所設置的余下的“最長狀態時間”進入“觸發后延時”狀態。
  另外，常常通過設置“觸發后延時”來躲過保護接點的抖動。

  開入量觸發：選中該觸發方式時，右側的七路開入量A、B、C、R、a、b、c 都將有效。七路開入量為“或”的關系，可以根據需要去掉多余的開入量（取消其前面的“√”）。測試儀檢測到所選的開入量動作時，將經“觸發后延時”時間即翻轉至下一狀態。

  為防止接點“抖動”而影響試驗，在該觸發方式下一般應設置一定的“觸發后延時”。

  按鍵觸發： 選“按鍵觸發”時，試驗期間，當狀態翻轉至該狀態時，通過手動點擊界面上的    按鈕或按測試儀面板上的“Tab”鍵來實現狀態觸發翻轉。這是手動控制試驗進程的一種有效方式。

  GPS 觸發：選擇GPS觸發時，利用GPS時鐘的分脈沖或秒脈沖觸發，實現多臺測試儀的同步測試。

  注意：1.時間觸發和開入量觸發可以同時打勾，此時二者哪個條件先到即觸發翻轉。

  2. 選開關量觸發時，一般需設一定的“觸發后延時”（約5－20ms），以免接點抖動導致多次誤觸發翻轉。

  開出量狀態

  在每個狀態中均可設定開出1開出2的輸出狀態，如果打“√”則該路開出在該狀態時閉合，否則打開。每個狀態下可以設置開出量的輸出不一樣，可以實現在各狀態翻轉過程中，開出量的開合變化。

  以上是微機繼電保護測試儀狀態翻轉條件。需要微機繼電保護測試儀，聯系合眾電氣客服。
