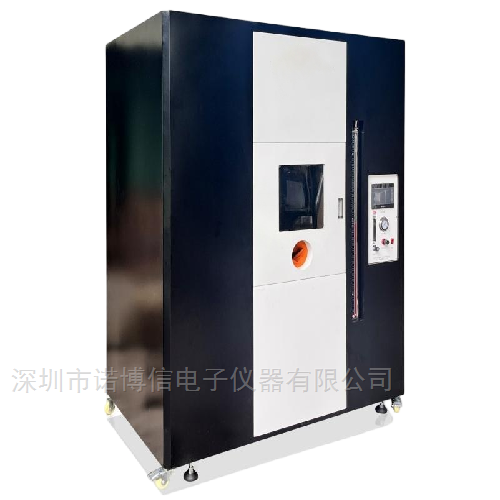

諾博信大型燃燒試驗機NBX-UL1581

大型燃燒試驗機NBX-UL1581簡介

一、適用范圍：

適用于測試電線電纜在過熱、過流等非正常狀態下，其絕緣層的阻燃性能。其嚴格按照UL1581 sect 1080.1~1080.14標準生產，并取得了蘇州和廣州美華UL公司的評定，wan全符合VW-1 Flame Test燃燒試驗標準，造型美觀大方、內部結構合理、操作簡單快捷，測試精確無誤，為電線電纜制造商、大專院校及商檢部門廣泛使用。

由試驗部分和控制部分組成采用一體化設計，方便現場安裝和調試。控制系統自動化程度高，具有自動點火功能。溫度和時間實時顯示，觀察記錄方便，使用穩定可靠。

箱體背部設有強力抽風排煙系統，在試驗完成后，與送風系統同時打開，能將廢氣及時排出到室外，箱體正面設有密封鋼化玻璃窗與操作窗口，便于觀察試驗過程和方便實驗員操作。

二、符合標準：

本試驗裝置滿足UL1581-2020第1060節（垂直燃燒和FT1試驗）、第1061（電纜燃燒試驗）、1080節（VW-1燃燒試驗）、1100節（水平試樣/FT2燃燒試驗要求。

三、主要技術參數：

1、儀器組成：由燃燒箱、控制部分兩大部分組成。

2、試驗箱：容積大于4m³。試驗火焰上方的區域大于2.0m³；箱體內由框架組成，外覆厚1.2mm靜電高溫烤漆鋼板，數控機床加工成型，外部進行噴塑處理，內部烤漆有二層漆，一層為防銹漆，二層為黑色啞光漆制作，具有防銹防腐等特點。

3、箱體背部設有通風排煙系統，使用強制排風。能在試驗完成后將廢氣排出到室外。

4、操作設備裝置：在觀察窗下方有1個操作窗口，長約600mm耐腐蝕長臂手套，方便密封操作。

5、照明設備：采用防霧防煙白熾燈一個

6、施焰時間：0~99.99S/M

7、停燃時間：0~99.99S/M

8、施焰次數：0~99次

9、此設備具有自動點火、燃燒、停燃、計時、計數功能，測試精度高

10、工作電源：AC220V，50HZ

11、總功率：500W

12、設備外形尺寸：L1800mm*W1120mm*H2100mm（不含排風口及腳輪尺寸）

四、測溫部分:

1、熱傳導器（銅制導管和熱電偶）—導管結構應為傳導率ji高的電解銅。電解銅重量為10g。

2、鎧裝K型熱電耦，配0.5mm直徑的不銹鋼管做外套。

3、手持式溫控表和K型熱電耦相匹配。其讀數可大于1000℃。溫度測量完后可移出箱體外，具有計數直觀、方便、提高熱電耦使用壽命等特點。）

五、試驗裝置及試驗夾具：

試驗支架由優質SUS304不銹鋼+電木組裝而成，具有防銹、耐腐蝕等特點。

六、噴燈：

1、噴燈，wan全滿足ASTM D 5025-99要求。

2、標準功率： 500W分別滿足垂直和水平燃燒。

3、噴火口直徑：0.90±0.03mm，噴口燈長度：1.60±0.05mm，噴口距空氣進口高度為102mm

4、噴燈角度： 90°/20°可調（縱向軸線保持在垂直平面上且與垂直方向產生45°的夾角），自然進

氣，內焰40mm，外焰125mm。

七、燃氣及燃氣流量控制系統

1、燃氣：甲烷（純度98%），熱值998BTU（英國熱量單位）/立方英尺。每立方米37.1兆焦耳。（客

戶自備）

2、燃氣控制系包括：流量計、U型壓力計、壓力表、調壓閥。

3、流量計：量程1000ml/min，精度為2%。

4、U型壓力計：水柱0-36英寸，分析度為0.1英寸。

5、壓力表：0-15kPa (0-30psi)，分辨率為1kPa。

6、調壓閥：0～10kg/min連續可調。

八、控制部分：由PLC+觸摸屏控制。施焰時間、停燃時間、施焰次數直接在觸摸屏上設定。
