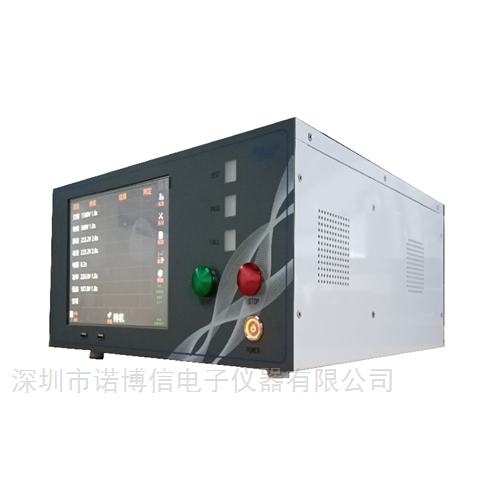

直流無刷電機定子綜合測試系統NBX8514
系統特點：
1.1智能化：系統可通過網絡接口與外部互聯網進行連接，實現數據交互與資源共享；
1.2模塊化：測試模塊wan全獨立，可根據需求實現串行或并行測試，單工位或多工位組合測試模式；
1.3高性能：兼容耐壓、絕緣、匝間、電阻、電感等測試項目；
1.4適應性強：匝間測試支持10uH以上線圈的匝間測試，匝間測試電壓閉環反饋，測試更加準確；
1.5易維護：支持智能自檢、遠程故障診斷和在線軟件升級，插板式設計，方便拆卸更換；
1.6效率高：一次接線，一站式完成全部性能檢測，單速單相異步電機六項測試5s內完成；
1.7使用方便：專業測試軟件，人性化操作界面，內置幫助文檔，標配高性能觸摸屏和數字鍵盤；
1.8接口豐富：儀表自帶USB、LAN、RS232、RS485、Can等接口，支持TCP/IP網絡協議，方便儀表控制和擴展.
1.9集成設計：簡化操作工位，可搭配雙工位操作臺（選配）
系統配置：（以全功能為例）
1.硬件配置：
| 序號 | 產品名稱 | 功能說明 | 單位 | 數量 |
| 1 | 綜合測試主機 | 測試模塊控制及測試項目切換，數據存儲 | 臺 | 壹 |
| 2 | 耐壓測試模塊 | 實現交流及直流高壓輸出及電流采集 | 套 | 壹 |
| 3 | 絕緣測試模塊 | 實現直流高壓輸出及電流采集 | 套 | 壹 |
| 4 | 匝間測試模塊 | 脈沖高壓輸出及振蕩波形采集 | 套 | 壹 |
| 5 | 線圈電阻模塊 | 四線端測量法，實時溫度采集，自動換算 | 套 | 壹 |
| 6 | 電感測試模塊 | 繞組電感信號采集 | 套 | 壹 |
| 7 | 測試軟件 | 測試條件/結果保存，測試流程控制 | 套 | 壹 |
| 8 | 測試工裝 | 雙工裝操作臺，測試線（選配） | 套 | 壹 |
2.軟件介紹：
2.1.所有檢測項目可選擇測試或屏蔽，可選擇測試電機型號數量≥1000個；
2.2.可通過LAN接口與MES系統和PLC進行測試數據傳輸和測試狀態交互；
2.3.可輸入每種電機測試標準的上下限，并長期保存，電感和電阻具備不平衡度設置、顯示、判斷功能；
2.4.可設定“遇不合格繼續測試”或“遇不合格停止測試”，滿足不同的測試模式；
2.5.可自動掃描產品條碼，條碼信息和測試結果一一對應，存儲在測試系統內置存儲器中；
2.6.實時顯示測試數據統計報表，可按年、月、日為單位進行數據統計；
2.7.用戶多級權限設置，防止誤操作導致測試參數變化。
技術指標和信息化接口：
1 技術指標
| 交流耐壓：繞組與鐵芯之間施加交流高壓，檢測測試回路電流有效值； | ||
| 輸出電壓設定范圍/精度 | AC 300～5000V ±(2%×設定值+10V) | |
| 擊穿電流測量范圍/精度 | 0.10～20.00mA ±(2%×顯示值+0.05mA) | |
| 擊穿電流預置報警范圍 | 上限：0.10～20.00mA；下限：0.00～20.00mA | |
| 測試時間范圍/分辨率 | 0.5～999.9s 0.1s/步 | |
| 電弧偵測 | 1～9級(9級為zui高靈敏度) | |
| 絕緣電阻：繞組與鐵芯之間施加直流高壓，檢測測試回路絕緣電阻； | ||
| 輸出電壓設定范圍/精度 | DC 500V/1000V ±(2%×設定值+10V) | |
| 絕緣電阻測量范圍/精度 | 1～500MΩ ≤100MΩ：±(3%×顯示值+0.5MΩ)； >100MΩ：±(5%×顯示值+5MΩ) | |
| 絕緣電阻報警設定范圍 | 上限：0～500MΩ；下限：1～500MΩ | |
| 測試時間范圍/分辨率 | 0.5～999.9s 0.1s/步 | |
| 匝間測試：繞組之間施加一定幅值的沖擊高壓，將線圈振蕩波形與預存標準波形比較，比較波形之間的差異程度； | ||
| 輸出電壓設定范圍/精度 | 300～5000V ±(3%×顯示值+8V) | |
| 采樣頻率 | 100MHz | |
| 波形比較項目 | 面積、差積、電暈、相位；測試界面顯示三個匝間波形； | |
| 直流電阻測試：四線端電阻測量法，繞組之間施加直流電流，測出當前環境下的溫度和繞組電阻，并自動折算為指定溫度（一般為20℃或25℃）下的電阻值； | ||
| 測量范圍及精度 | 10.0mΩ～20KΩ ±(0.3%×顯示值+3個字) 可設定溫度補償 | |
| 測試時間范圍/分辨率 | 0.5～999s 0.1s/步 | |
| 溫度補償功能 | 有 | |
| 測量范圍 | -10.0℃～+50.0℃ | |
| 測量精度 | ±0.5℃（范圍：-10℃～+50℃） | |
| 轉向： | ||
| 轉向判斷 | 正轉、反轉、不轉 | |
| 電感測試：繞組之間施加預設頻率的電平信號，檢測繞組的電感值； | ||
| 測試頻率 | 100Hz\120Hz\1kHz\10kHz | |
| 測試電平 | 0.3V\0.6V\1V | |
| 測試范圍 | 1µH～2H | |
| 基本準確度 | 0.5% | |
5.2 信息化接口
LAN接口、RS232等接口；
支持TCP/IP網絡協議、Modbus通訊協議等，對接工廠MES（具體功能需要定制）。
5.3 自動化對接接口（選配）
豐富的IO接口，啟動、停止、測試中、合格、不合格等。輸入信號接受繼電器觸點信號（無源信號），輸出信號為繼電器觸點信號。
