電纜故障測試系統脈沖法和測試顯示主界面

2026年01月30日 07:13:43人氣：7來源：武漢市合眾電氣設備制造有限公司

電纜故障測試系統可以找到深埋土里的電纜的故障原因和位置，那么電纜故障測試系統是怎么顯示試驗結果的呢。下面合眾電氣電氣工程師講解，電纜故障測試系統脈沖法和測試顯示主界面。

1、脈沖

進入電纜故障測試系統工作選擇菜單后，如圖7所示，4種工作選擇操作，根據實際測試需要進行按鍵選擇，這里以選擇1脈沖法為例，按下“1”鍵，進入脈沖選擇界面如圖8。

圖8 “脈沖”菜單

2、測試顯示主界面

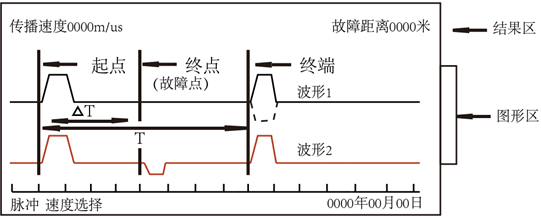

電纜故障測試系統主界面分三個區，上方為計算參數與結果區，如圖9所示。中間為波形顯示（采樣前為接線圖）區，根據需要可顯示一條或兩條波形。同時顯示豎線光標和時間刻度。

下方為狀態和日期顯示區，狀態顯示分別為脈沖直閃、沖閃1、沖閃2，在脈沖測全長和測故障時則提示要選擇速度，測速度時則提示鍵入全長值，沖閃測量狀態時只提示速度選擇。

圖9 接線圖/波形顯示區

通過電纜故障測試系統上面各部分及按鍵功能介紹，基本上就可掌握測試儀使用方法。

以上是電纜故障測試系統一些測試辦法的顯示界面，需要電纜故障測試系統的客戶，可直接聯系合眾電氣客服，我們會安排專人專辦。
