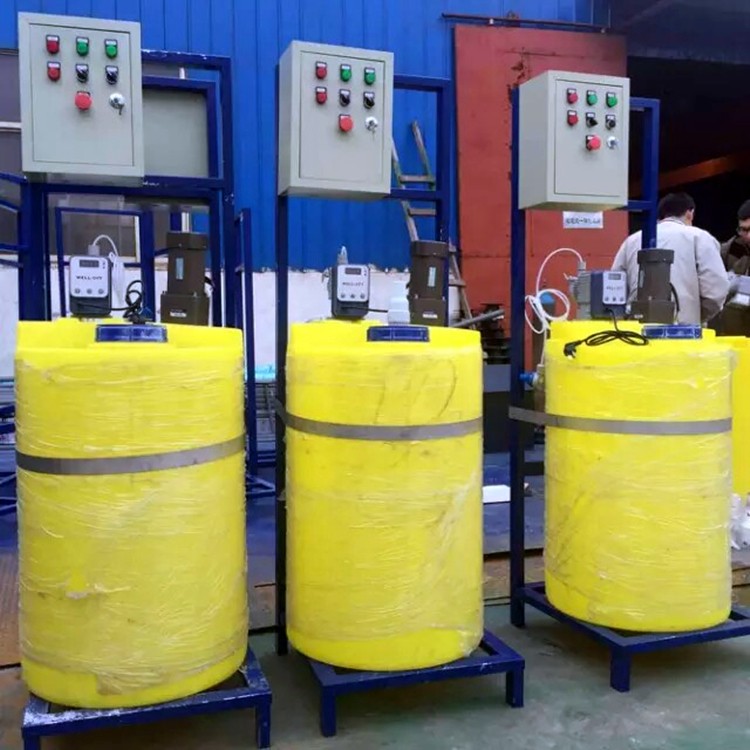

磷酸鹽加藥裝置組成部件

磷酸鹽加藥裝置是工業水處理中用于自動投加磷酸鹽藥劑的設備，能有效防止鍋爐結垢和腐蝕，保障設備安全運行。

組成部件

藥液溶配系統

溶液箱：用于儲存磷酸鹽溶液，通常采用耐腐蝕材料制成，如不銹鋼、碳鋼襯膠等，以防止溶液對箱體造成腐蝕。

攪拌機：安裝在溶液箱內，用于攪拌磷酸鹽溶液，使其均勻混合，確保加藥的準確性。

磁翻板液位計：實時顯示溶液箱內的液位高度，便于操作人員了解溶液的剩余量，同時可與控制系統連接，實現液位的自動控制。

排污閥及管路閥門：用于定期排放溶液箱內的雜質和沉淀物，以及控制溶液的進出管路。

計量投加系統

計量泵：是加藥裝置的核心部件，負責按照控制系統的指令準確地輸送磷酸鹽溶液。計量泵的流量和壓力可根據實際需求進行調節。

流量標定柱：用于對計量泵的流量進行標定和校準，確保計量泵的投加量準確無誤。

安全系統

安全閥：當系統壓力超過設定值時，安全閥自動打開，釋放壓力，保護系統設備不受損壞。

止回閥：防止磷酸鹽溶液倒流，確保溶液只能按照規定的方向流動。

脈沖阻尼器：用于減少計量泵輸出流量的脈動，使流量更加穩定，提高加藥的精度。

Y型過濾器：安裝在計量泵的進口管道上，用于過濾溶液中的雜質和顆粒，防止堵塞計量泵和管道。

控制系統

在線磷酸根儀、在線PH儀：實時監測水系統中的磷酸根含量和pH值，為控制系統提供準確的數據支持。

自動控制柜：是加藥裝置的控制中心，可實現手動、自動、遠程等多種控制方式，根據水質監測數據和預設的加藥策略，自動調節計量泵的工作頻率和開啟/關閉狀態。

系統工作流程簡述

操作人員在溶液箱中配制好所需濃度的磷酸鹽溶液。

在線磷酸根儀‌和‌在線pH儀‌持續監測水質，并將數據傳回‌自動控制柜‌。

控制柜根據預設的加藥策略和實時數據，計算出當前所需的加藥量，并向‌計量泵‌發出指令。

計量泵從溶液箱抽取藥液，經‌脈沖阻尼器‌穩流、‌Y型過濾器‌過濾后，通過‌止回閥‌單向注入加藥點。

磁翻板液位計‌實時反饋液位，‌安全閥‌作為壓力保護后備。整個過程形成一個‌閉環自動控制‌系統。
