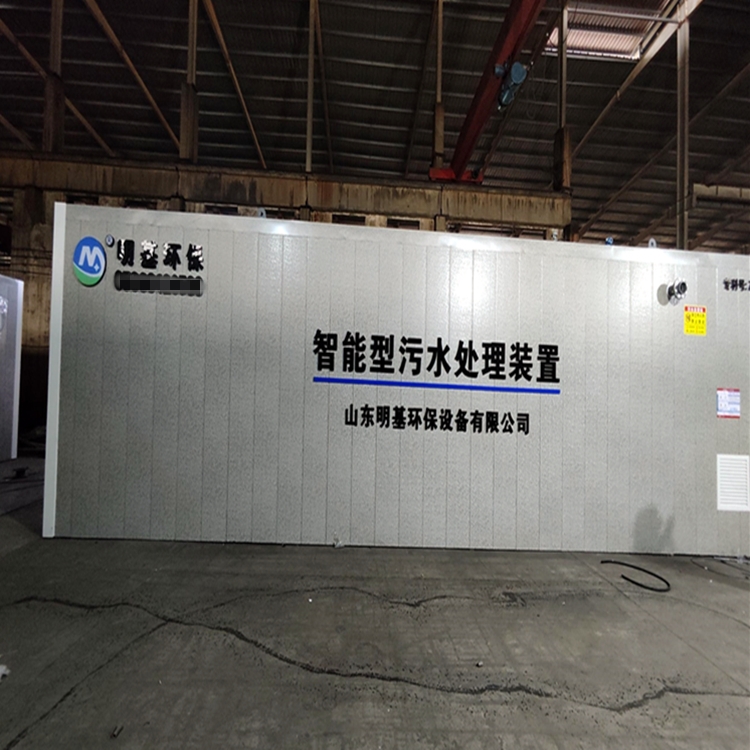

MBR一體化污水處理設備組成及特征

MBR一體化污水處理設備通過罐體內的兼氧池、好氧池、MBR膜池三個區域，與污泥沉淀回流、硝化液內循環布置在一個裝置內，污泥負荷高，剩余污泥產生量小;該裝置在MBR膜池、好氧池分別設置污泥和硝化液氣提回流體系，所需氣源由一臺鼓風機提供，配以PLC控制柜控制，能夠智能化運行可實現無人值守運行，采用氣提式設計，實現了硝化液回流、污泥回流，減少了設備投入及維護;該裝置運行成本低、投資少、見效快、施工簡單，模塊化設計，擴容方便、靈活，出水水質高可就近回用于景觀綠化、農田灌溉、池塘養魚等用途;該裝置自動化程度高，地埋式安裝，冬季正常運行，有利于農村生活污水處理的推廣應用。

MBR一體化污水處理設備，它由罐體、排污閥、半軟性填料、第一隔板、管式曝氣器、好氧池入水管、第二隔板、膜組件供氣管、MBR膜組件、氣提升器供氣管、MBR膜池出水管、自吸泵、氣提升器供氣控制閥、MBR膜池供氣控制閥、鼓風機、PLC控制柜、調節池部分組合而成，其特征是：罐體內通過第一隔板、第二隔板分割為兼氧池、好氧池、MBR膜池三個區域，罐體上端設置有若干觀察孔，罐體下端設置有若干排污閥，兼氧池、好氧池內分別通過填料支架固定若干半軟性填料，兼氧池內左側通過導水管與提升泵相連接，兼氧池內下端設置有管式曝氣器，兼氧池內上端設置有硝化液回流槽，硝化液回流槽上端設置有回流管，管式曝氣器另一端通過兼氧池供氣控制閥與鼓風機相連接，硝化液回流槽穿過第一隔板與第一回流氣提升器相連接，回流管另一端依次穿過第一隔板、第二隔板與第二回流氣提升器相連接，第一隔板、第二隔板上設置有導流孔;好氧池內通過好氧池入水管導流孔與兼氧池相通，好氧池內下端設置有管式曝氣器，管式曝氣器中部通過三通、管道、好氧池供氣控制閥與鼓風機相連接。
