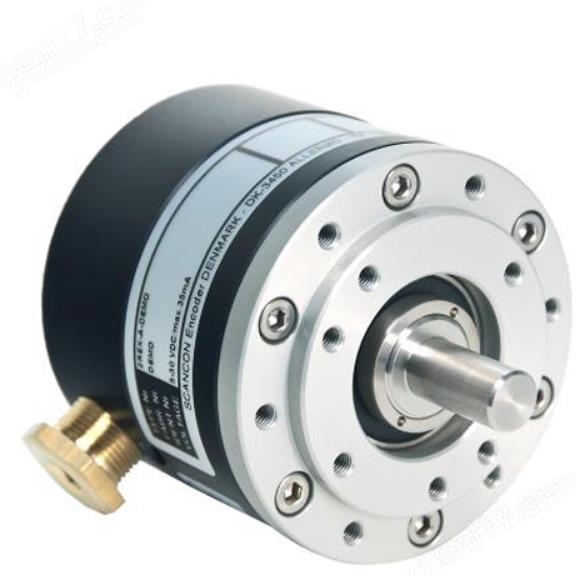

SCANCON編碼器SCA50系列 希而科歐洲進口
SCANCON編碼器SCA50系列 希而科歐洲進口
一、產品核心定位
類型：單圈 / 多圈絕對值編碼器
外徑：50mm，軸徑：6mm
通信接口：SSI 同步串行接口
防護等級：IP65（標準）/IP67（可選）
供電：5V 或 9–30V 雙版本
支持：二進制 / 格雷碼、零位預設、計數方向可設
二、關鍵機械參數
材質
外殼：鋁合金
端蓋：電鍍鋁
軸：不銹鋼
重量
編碼器：約148g
線纜：60g / 米
性能
最高轉速：12000rpm
啟動扭矩：<0.02Nm（25℃）
軸承壽命：>1.9×101?轉
軸負載：軸向150N、徑向250N（最大）
尺寸
主體外徑50mm，軸徑6mm，支持軸向 / 徑向出線
三、環境參數
工作 / 存儲溫度：-40℃ ~ +85℃
沖擊：100G@11ms
振動：10G@10–2000Hz
濕度：98% RH（無凝露）
防護：IP65（NEMA4） / IP67（NEMA6）
四、電氣核心參數
1. 分辨率
單圈：13bit（8192 步 / 轉）
多圈圈數：12bit/16bit/20bit/24bit（4096~16777216 轉）
2. 供電與功耗
5V DC±5% 或 9–30V DC
典型電流：5V≈30mA；10V≈25mA；24V≈15mA
3. 精度與接口
精度：±0.35°
接口：SSI（RS422 差分）
時鐘頻率：100kHz~2MHz
輸出碼：二進制 / 格雷碼
保護：反接保護 + 輸出短路保護
EMC：符合 EN61000-6-2/6-3 工業級標準
五、接線與引腳定義
1. 線纜出線（8 芯屏蔽雙絞線）
| 信號 | 線色 |
|---|---|
| CLK+ | 綠 |
| CLK- | 黃 |
| DO+ | 灰 |
| DO- | 粉 |
| 方向 | 紅 |
| 預設 | 藍 |
| 電源 | 棕 |
| GND | 白 |
2. M12 8 針連接器
| 針號 | 信號 |
|---|---|
| 1 | GND |
| 2 | Vsup |
| 3 | CLK+ |
| 4 | CLK- |
| 5 | DO+ |
| 6 | DO- |
| 7 | Preset（預設） |
| 8 | Direction（方向） |
六、核心功能設置
1. 計數方向設置
設置條件：斷電操作
高電平（Vsup/2~Vsup）：逆時針計數增加
低電平 / 懸空：順時針計數增加
注意：改方向會改變位置值
2. 零位預設（Preset）
設置條件：上電操作
高電平保持≥100ms：位置清 0 并保存
電平持續期間，軸轉動仍保持零位
3. SSI 時序關鍵參數
時鐘周期：0.5~10μs
時鐘占空比：50%±15%
數據建立時間：最大100ns
單穩時間：20±3μs
七、訂貨代碼規則（示例：SCA50-1SS-1213-9-B-D-06-15-65-01-S-00）
型號：SCA50-1SS
分辨率：1213=12bit 圈數 + 13bit 單圈
供電：5=5V；9=9–30V
碼型：B = 二進制；G = 格雷碼
接口：D = 差分 RS422
軸尺寸：06=6mm 軸徑；15 = 軸長 15mm
防護：65=IP65；67=IP67
線纜長度：01=1 米；XX = 自定義
出線方式：S = 側出；B = 后出；00 = 無出線
連接器：P8=M12 針；00 = 無連接器
