技術參數
| 型號 | STH 225-20A | STH 408-20A | STH 608-20A | STH 1000-20A | STH 225-40A | STH 408-40A | STH 608-40A | STH 1000-40A | STH 225-70A | STH 408-70A | STH 608-70A | STH 1000-70A | |
| 內容積（L） | 225 | 408 | 608 | 1000 | 225 | 408 | 608 | 1000 | 225 | 408 | 608 | 1000 | |
| 內箱尺寸（mm） | W | 600 | 600 | 800 | 1100 | 600 | 600 | 800 | 1100 | 600 | 600 | 800 | 1100 |
| H | 850 | 850 | 950 | 950 | 850 | 850 | 950 | 950 | 850 | 850 | 950 | 950 | |
| D | 500 | 800 | 800 | 950 | 500 | 800 | 800 | 950 | 500 | 800 | 800 | 950 | |
| 外箱尺寸（mm） | W | 800 | 800 | 1000 | 1300 | 800 | 800 | 1000 | 1300 | 800 | 800 | 1000 | 1300 |
| H | 1970 | 1970 | 2070 | 2070 | 1970 | 1970 | 2070 | 2070 | 1970 | 1970 | 2070 | 2070 | |
| D | 1360 | 1660 | 1660 | 1810 | 1360 | 1360 | 1660 | 1810 | 1360 | 1660 | 1660 | 1810 | |
| 溫度范圍（℃） | -20～150 | -40～150 | -70～150 | ||||||||||
| 濕度范圍(%RH) | (10～98)%RH (10～85)℃ | ||||||||||||
| 溫度波動度（℃） | ±0.5℃ | ||||||||||||
| 溫度偏差（℃） | ±2.0℃ | ||||||||||||
| 濕度偏差(%RH) | ±3.0%RH(＞75%RH) ±5.0%RH(≤75%RH) | ||||||||||||
| 升溫時間 | -20～150℃ | -40～150℃ | -70～150℃ | ||||||||||
| ≤40min | ≤55min | ≤55min | ≤60min | ≤40min | ≤55min | ≤60min | ≤60min | ≤45min | ≤60min | ≤60min | ≤80min | ||
| 降溫時間 | +20～-20℃ | +20～-40℃ | +20～-70℃ | ||||||||||
| ≤40min | ≤40min | ≤40min | ≤40min | ≤60min | ≤60min | ≤60min | ≤60min | ≤80min | ≤80min | ≤80min | ≤80min | ||
| 調溫調濕方式 | BTC低溫冷平衡調溫(高溫SSR調溫)+低濕冷平衡調濕(高濕SSR調濕)方式 | ||||||||||||
| 使用環境 | 溫度：(5～36)℃ 濕度：(30～85)%RH 氣壓：(86～106)Kpa | ||||||||||||
| 材料 | 內箱 | 不銹鋼板（1.0mm） SUS 304 | |||||||||||
| 外箱 | 雙面鍍鋅鋼板（1.5mm），表面處理后靜電噴塑處理 | ||||||||||||
| 保溫 | 纖維高溫棉+聚氨脂發泡 | ||||||||||||
| 執行器 | 風機 | 加長軸，軸流風機 | |||||||||||
| 壓縮機 | 低噪音渦旋式壓縮機或活塞式壓縮機 | ||||||||||||
| 加熱器 | SUS304不銹鋼 鎧裝電加熱管 | ||||||||||||
| 加濕器b | SUS316不銹鋼 鎧裝加濕器 | ||||||||||||
| 控制器系統 | 觸摸屏+PLC | 7.0＂，800×480分辨率，混合輸出PLC | |||||||||||
| 運行方式 | 定值運行，程式運行，定時運行 | ||||||||||||
| 設定方式 | 簡體中文+英文 ，觸摸輸入 | ||||||||||||
| 程序容量 | 96組程序，每組程序102段，可設9999次循環，程序具有鏈接功能 | ||||||||||||
| 設定范圍 | 依據設備性能的溫度范圍值調整±5.0℃，濕度范圍(10～100)%RH(濕度設備) | ||||||||||||
| 顯示分辨率 | 溫度：0.01℃，濕度：0.1%RH(濕度設備)，時間：s | ||||||||||||
| 傳感器 | PT100（鉑電阻） | ||||||||||||
| 控制方式 | BTC低溫冷平衡+抗積分飽和PID+自整定 | ||||||||||||
| 曲線記錄 | 具有帶電保存數據功能，屏上可以滑動瀏覽數據 | ||||||||||||
| 附加功能 | 故障報警及原因處理提示功能：定時開關機，斷電保護，用戶權限功能 | ||||||||||||
| 通訊功能 | 支持RS485，LAN(網口)，GPRS(手機)等方式通訊，方便遠程監控，數據采集：IBM PC兼容機，PⅡ以上CPU,128M以上內存，簡體中文版操作系統 | ||||||||||||
| 數據采集 | 1.配備USB接口，30秒采集一次可保存1年的曲線數據，可下載歷史曲線，歷史數據； 2.可代替記錄儀，內置超大存儲空間，連續24小時開機可保存2年的數據，采樣時間為1分鐘，可替代電腦存儲，用戶可用U盤導出歷史數據(時間可選)，生 成CSV格式文件； 3. 接PC機(選購)——通過電腦監控軟件記錄試驗數據，可顯示曲線，PC機可作為遠程終端，實現遠程監控。 | ||||||||||||
| 供c 水 | 供水方式 | 水泵抽水 | |||||||||||
| 儲水箱 | 20L | ||||||||||||
| 水質 | 電阻率＞500Ω | ||||||||||||
| 循環水流量d (t/h) | 0.5 | 0.5 | 0.6 | 0.6 | 0.5 | 0.6 | 0.8 | 1 | 0.5 | 1 | 1 | 1.2 | |
| 電源(V)/(Hz) | 380V ±10% （50HZ） | ||||||||||||
| 電流（A） | 13 | 14 | 10 | 24 | 13 | 14 | 18 | 25 | 18 | 21 | 30 | 38 | |
| 功率（kW） | 6 | 6 | 4 | 11 | 6.5 | 7 | 10 | 12 | 8 | 12 | 15 | 18 | |
| 重量（kg） | 300 | 400 | 450 | 620 | 320 | 420 | 520 | 650 | 350 | 460 | 570 | 750 | |
| 標準配置 | φ50測試孔左右各1個，樣品架2套，腳輪4個 | ||||||||||||
| 安全裝置 | 漏電開關，電機，壓縮機，相序，超溫，干燒等保護功能 | ||||||||||||
產品特點
大尺寸觀察窗
獨特杠桿門鎖
樣品電源控制端子
左右兩側開引線孔
三重獨立超溫保護
控制器自主研發
標準配置
試樣電源控制端子
接地、漏電保護
壓縮機超壓保護裝置
過載及短路保護
壓縮機過熱保護裝置
循環風機過熱保護
2個φ50的測試孔
聲光報警提示功能
帶電熱膜的觀察窗保證視線清晰
加濕器防干燒保護裝置
不銹鋼內箱和噴塑Situoma標準色外箱
控制器溫濕度自整定功能
自診斷功能報警器發現并協助解決問題
總電源相序及斷相保護裝置
蒸發壓力調節裝置(防止濕熱試驗時蒸發器結冰)
可調式超溫保護裝置(超溫保護1)
排氣壓力調節裝置(防止壓縮機運行時壓力過高)
控制器設置超溫保護(超溫保護2)
冷凝壓力調節裝置(水冷型為了適應冬夏不同環境)
控制器鎖屏功能(有效防止誤操作)
帶有獨特斷熱功能的門封條和測試孔減少凝露和結霜
冷卻水供水欠壓保護裝置(水冷型)
門上的接水盤防止箱門打開時門上的水珠滴落
空氣調節通道安裝超溫保護(超溫保護2)
選購件
濕熱試驗箱純水自動供應裝置(圖1)
溫度記錄儀(記錄曲線)
遠程控制及數據傳輸用通訊接口和軟件(圖2)
可移動式溫度傳感器
空氣干燥機(圖3)
據用戶須求定制樣品車
低濕、超低濕系統(可長時間運行超低濕5℃/5%RH)
非標定制設備可以滿足用戶需求
可選用不同規格的引線孔(φ50、φ80、φ100、φ160等)
特殊用承重型樣品架及承重底板

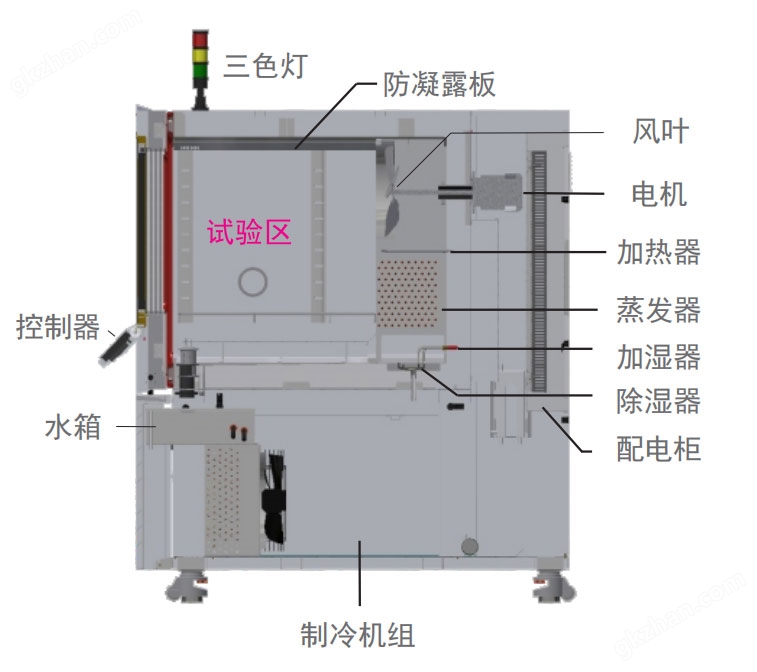

結構特點
獨特的門鎖設計，操作方便，密封性好。
抽屜式水箱設計，直接放置純凈水桶，方便實用。
大尺寸觀察窗，方便觀察箱內的試驗樣品。
設備兩側開引線孔，方便在設備兩側置放測量儀器及引線等。
內箱材料采用SUS304不銹鋼;外箱材料采用雙面鍍鋅鋼板，表面靜電噴塑處理。
箱體制冷系統、水路系統、電控系統已經模塊化，且分開布局，安全可靠。
箱內送風方式采用45度斜下送風，使箱內溫度快速均勻分布，溫濕度恒定速度更快，導風片角度可以自由調節，有效保證箱內的均勻性。
制冷系統
采用國際進口零部件。
采用對臭氧層破壞系數為零的R404A和R23制冷劑。
冷凝器均安裝過濾裝置，保證機組長時間可靠運行。
制冷系統智能控制，適用負載范圍廣，運行功耗更小。
選用進口壓縮機：谷輪、博克或比澤爾，運行噪音更低更穩定，性能更強大。
所有管路焊接前通氮氣保護，確保銅管內部不氧化，焊口表面涂清漆保護，是行業內達此標準的廠家之一。
制冷機組模塊化生產，分為分裝、部裝和總裝三個模塊;建立彎管手冊，保證系統的統一性;標準化模塊，便于安裝、調試和維護。
| 型號說明 | |||||
| (1) | (2) | (3) | (4) | (5) | (6) |
| S | T | H | 408 | 40 | A |
| (1) | S | Situoma |
| (2) | T | 溫度 |
| (3) | (H) | 帶濕度功能 |
| (4) | 408 | 內箱容積(L) |
| (5) | 40 | 設備的負溫(℃) |
| (6) | A | W:水冷式 A:風冷式 |
控制系統
Situoma觸摸式溫濕度控制器是思拓瑪公司針對環境設備行業開發;它由觸摸屏、PLC、溫度模塊和濕度模塊組成，功能強大。觸摸屏自帶可視編輯軟件、PLC邏輯編程、可擴充輸入輸出口、可擴充多點溫度;具備USB接口，可以導出數據(時間可選)，可通過RS485通訊與PC連接實現遠程監控。
本公司自行研發高性能控制器，65536色7"，TFT真彩觸摸屏，1024×480點陣，確保顯示效果逼真，操作舒適，整個界面風格簡潔清晰，操作方便，運行可靠。
控制器具有強大的偵錯保護功能，故障報警及解除說明;可擴充的輸入輸出口，可以依據要求編制不同控制程序來實現不同的功能;針對各種環境設備分別開發， 可統一用軟件集中電腦控制，控制器界面風格一致，方便用戶操作。
采用PLC程序控制，具有定時運行、停止功能，斷電保護功能，穩定性好。
可接集中監控軟件，且提供通訊協議，便于用戶進行二次開發;可遠程監控多臺試驗箱。
