南平市變頻供水設備

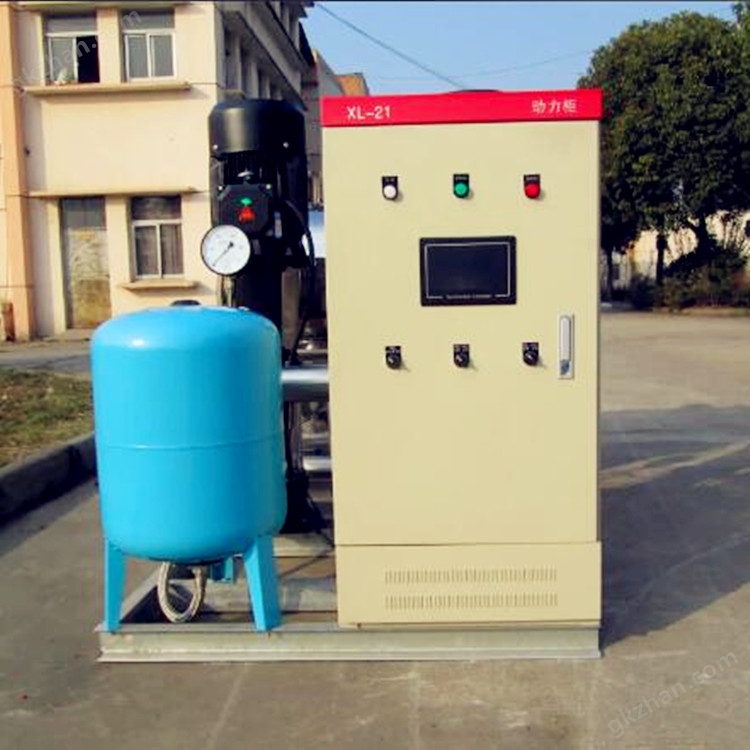

南平市變頻供水設備是一種直接與市政管網相連，而不會對市政管網產生影響的成套供水設備。該設備在ZBH變頻恒壓的基礎上，將市政管網壓力和提升水泵的壓力進行疊加，使生活供水更加節能和環保，是傳統二次供水理想的更新換代產品。該設備由變頻控制柜、無負壓裝置，自動化控制系統及遠程監控系統、水泵機組、穩壓補償器、負壓消除器、壓力傳感器、閥門、儀表和管路系統等組成。

主要技術數據：

控制連接：2個可編程的模擬輸入（AI）；1個可編程的模擬輸出（AO）；5個可編程的數字輸入（DI）；2個可編程的數字輸出（DO）。

連續負載能力：150% In，每10分鐘允許1分鐘

串行通訊能力：RS—485接口可使變頻器方便地與計算機連接。

保護特性：過流保護、I2t、過壓保護、欠壓保護、過熱保護、短路保護、接地保護、欠壓緩沖、電機欠/過載保護、堵轉保護、串行通訊故障保護、AI信號丟失保護等。外型結構緊湊，安裝方便。內置PID、PFC、預磁通等八種應用宏，只需選擇需要的應用宏，相應的所有參數都自動設置，輸入輸出端子也將自動配置。

PLC選型:

可編程序控制器是模塊化中小型PLC系統，能滿足中等性能要求的應用；大范圍的各種功能模塊可以非常好的滿足和適應自動控制任務，各種單獨的模塊之泛組合以用于擴展。多種的性能遞增的CPU和豐富的且帶有許多方便功能的I/O擴展模塊，使用戶可以根據實際應用選擇合適的模塊。當任務規模擴大，可隨時使用附加模塊對PLC進行擴展。

使用操作:

1. 設備使用前手盤水泵轉子.應無摩擦.卡滯現象;

2. 2.用500V低壓插表檢測電機絕緣。應為0.5M O以上:

3. 3.控制儀表及線路無損壞:

4.全開水泵進口閥.關閉出口閥.逐一打開泵的排氣閥.待液體充滿泵腔后關閉排氣閥:南平市變頻供水設備

5.將轉換開關置于手動位置.空載點動水泵.其運轉方向與標注箭頭一致;

6.手動逐臺啟停水泵.檢查水泵運轉無異常現象。

選型說明:

變頻供水設備主要由變頻控制柜、壓力傳感器、水泵等組成。變頻控制柜由斷路器、變頻器、接觸器、中間繼電器、PLC等組成。

供水系統

（1）蓄水池容量應大于每小時供水量。

（2）水泵揚程應大于實際供水高度。

（3）水泵流量總和應大于實際供水量。

（4）變頻控制柜選型：

用戶可根據供水量和供水高度確定水泵型號及臺數，然后對控制柜進行選型。

變頻器

根據工藝要求，建議配用ABB ACS600系列變頻器。ACS 600系列變頻器是ABB公司采用直接轉矩控制（DTC）技術，結合諸多的生產制造工藝推出的高性能變頻器。
