universal 同心度儀

universal 同心度儀   K1-10

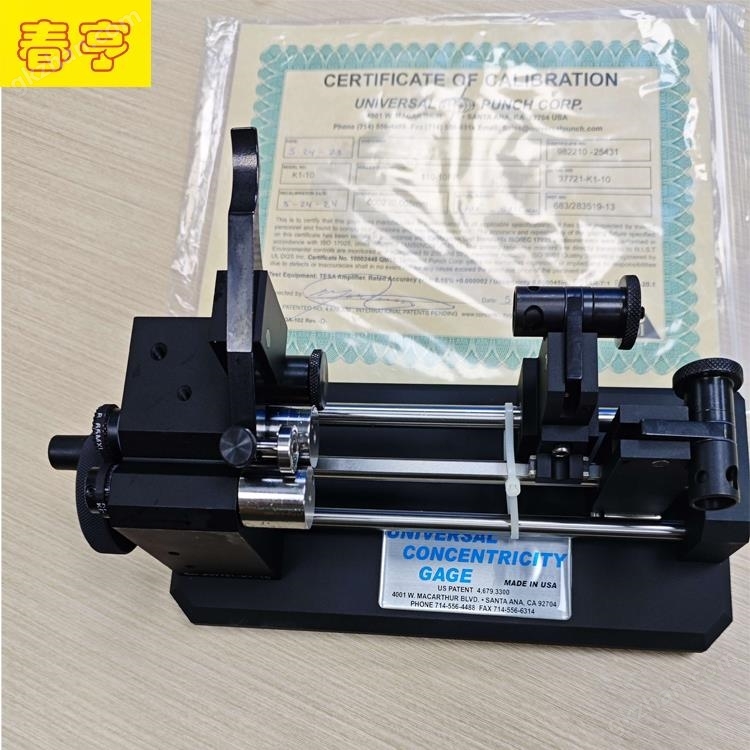

Universal K1-10 是美國（Universal Punch）推出的一款雙表頭同心度測量儀，專為 3-25mm 直徑、≤102mm 長度的小型軸類零件設計，標準精度≤4μm，高精度版≤2μm，廣泛用于精密軸類的同心度、圓度、跳動與斷面差測量。

核心參數

universal 同心度儀   K1-10

結構與原理

• 雙表頭設計：上下兩個百分表 / 千分表同步測量，可同時測外圓、內圓或多點參數，提升效率。

• 滾輪支撐系統：多組精密滾輪定位工件，旋轉時穩定無滑差，確保測量重復性。

• 快速裝夾：頂部 Y 型臂可微調夾緊力，適配不同直徑，裝卸便捷。

• 測量原理：工件旋轉時，表頭記錄徑向跳動，計算同心度、圓度、端面跳動等指標。

產品特點

1. 高精度與可追溯：標準精度≤4μm，高精度≤2μm，符合 NIST 標準，數據可靠。

2. 模塊化靈活配置：可配標準 / 側置表座、不同滾輪（如 110-10QP 平滾輪），適配多樣工件。

3. 操作高效：表座可 90° 翻轉，快速上下料；微調機構便于精準對中。

4. 耐用穩定：鑄鐵底座與硬化鋼滾輪，長期使用精度衰減小。
