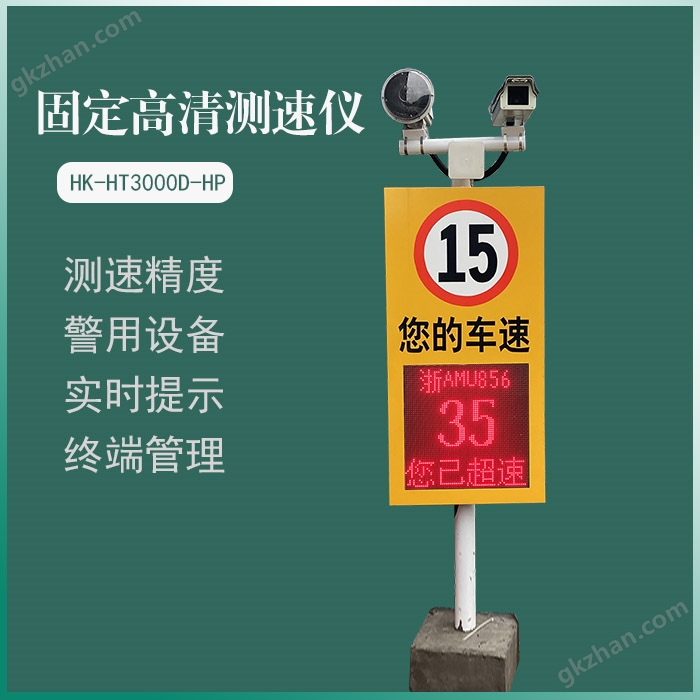

固定抓拍測速儀系統HT3000D加車牌速度提示屏

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質其他

所在地杭州市

在線詢價 收藏產品查看聯系電話

聯系方式：范經理查看聯系方式

更新時間：2023-04-21 12:07:37瀏覽次數：435次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

暫無信息

杭州來淶科技有限公司

經營模式：其他

商鋪產品：146條

所在地區：

聯系人：范經理

詢價 給他留言

產品簡介

1、系統原理具有自主知識產權【名稱：一種固定安裝式雷達測速儀號：ZL.4】

詳細介紹

1、系統原理

具有自主知識產權【名稱：一種固定安裝式雷達測速儀號：ZL.4】，系統應用高精度平板矩陣窄波測速雷達檢測、高清CCD工業攝像機抓拍圖片、百米范圍車速實時顯示提醒、同步智能防眩補光燈、網絡傳輸下載等技術，通過雷達測速取證，拍攝圖片，可自動抓拍違法超速的車輛，能夠適應多種惡劣天氣及夜間工作的全天候工作模式，可對路面上的超速違法行為給予警示及打擊，系統在實際使用中發揮了很好的作用，減輕了人工管理的勞動強度，有效遏止了超速行使的交通違法行為。

前端抓拍處理系統通過網線,光纖，無線網橋的通訊方式將已拍攝的照片文件數據傳回監控中心。依照系統的穩定性，易用性，方便拓展，安裝調試簡單的原則，系統主要由三部分組成

1）前端部分

前端部分為核心部分，主要由高精度窄波測速雷達，高清智能網絡攝像機，車速提示屏，閃光燈組成。

2）通信部分

系統采用網絡通信，在100米內的距離范圍內，可直接采用RJ45網線接口接入至后臺電腦端，距離稍遠，可采用光纖設備，因地適宜，還可考慮采用無線網橋通信，而對于距離非常遠，光纖、無線網橋，都不能實現的時候，可通過加配4G無線路由器傳輸?shù)紽TP服務器的方式實現通信。

此外，還可省去通信部分，定期攜帶便攜電腦，通過前端部分外接的網線連接到電腦，通過電腦上的管理軟件，接收系統的數據信息。

3）中心部分（管理軟件）

系統所需的管理中心要求簡單，只需Windows操作系統的pc電腦，無需專業的服務器，電腦上安裝上中心管理軟件，便可實現日常管理。

車輛超速管理平臺，可接入最多9路圖片同時預覽，每日超速圖片直觀可查，在有多套前端測速設備時，可兩兩組成區間測速。一臺電腦安裝，局域網其他電腦都可登入查看數據（需關閉安裝軟件的電腦上的網絡防火墻）。支持FTP傳輸。超速數據可導出，支持設置車輛信息登記，還可通過Q發和短信發送超速車輛信息。

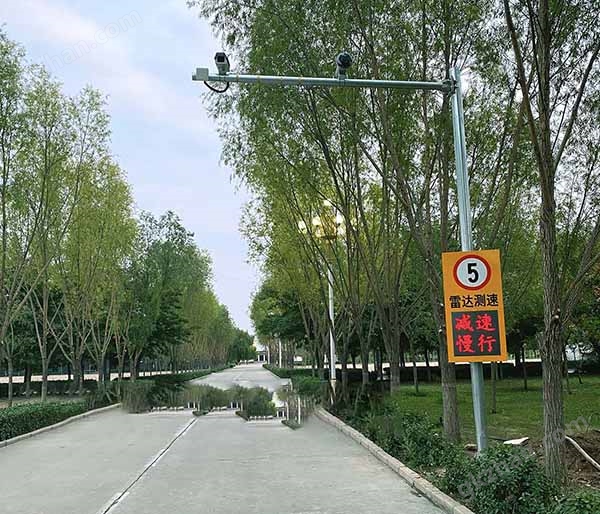

3、安裝原理示意圖

4、配置清單

序號	名稱	主要規格/參數	數量	圖片示意
▼標準配置（1～7項）
1	高精度平板窄波雷達	測速雷達的工作原理為雷達所發射的高頻信號從處于在其作用范圍內的移動目標反射時改變頻率值（多普勒效應）。雷達具體參數如下: 天線類型：平板型微帶陣列天線工作頻率：24.15GHz 頻率偏離誤差：≤ ±45 MHz 天線波束寬度: 5°×7° 發射功率：5mW 工作溫度范圍：－40℃～＋70℃ 測速范圍：（1～400）km/h 測速準確度： ≤ ±1km/h 反應時間：26ms 電源：12VDC	1件

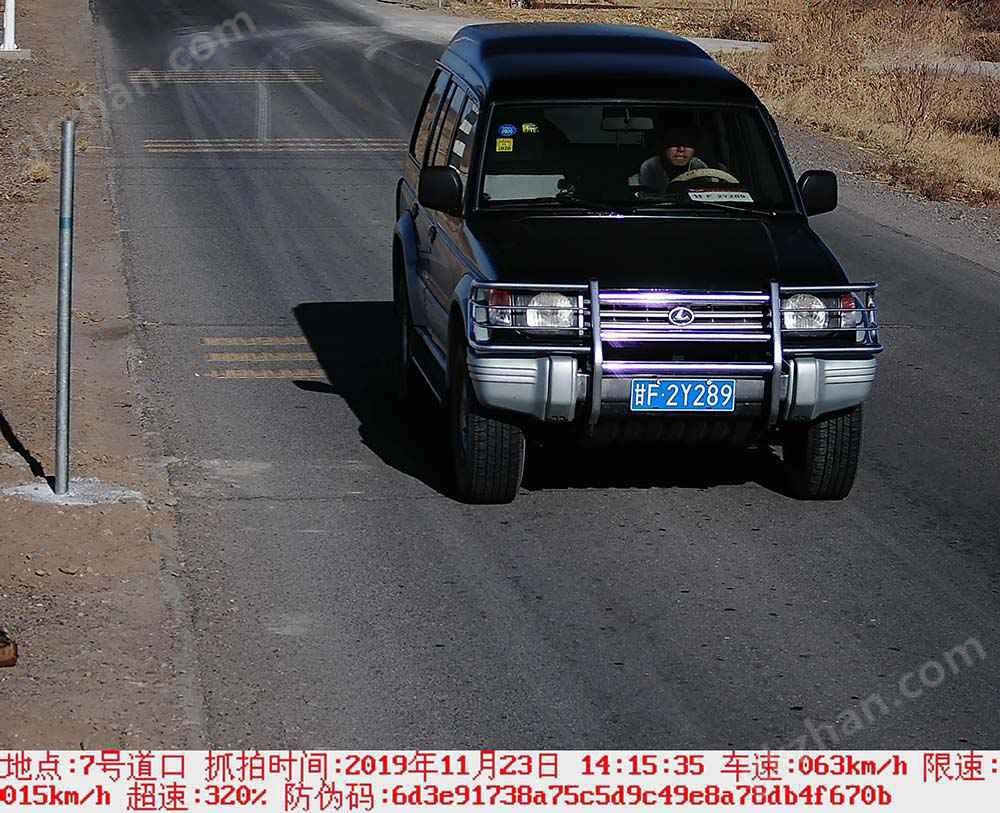

2	高清智能攝像機	傳輸方式：千兆以太網 CCD300萬高清幅面：2048(H) × 1536(V) 幀率：30fps 光學尺寸：2/3英寸最小照度：0.1 lux(Mono)/0.5 lux(Color) 采集方式：連續采集，異步復位快門方式：電子快門快門速度：1/16～1/40000 秒鏡頭接口：C/CS CPU占用：< 1%（傳輸）種類：彩色（Bayer RGB），黑白供電方式：220V供電工作溫度：-30°C～ 70°C 當檢測到有超速車輛經過時，攝像單元拍攝1-3張高清照片，并在前端本地進行存儲。攝像單元集成了的鏡頭設計技術，在偏振鏡的幫助下，通過特殊的光學鍍膜處理可使得在同一個照片中清晰的顯示司機面容和車輛牌照。	1個
3	高清鏡頭	最小物距MOD 500mm，焦距25mm，光圈范圍F1.8～F16～C，C接口，規格2/3”。	1個
4	高性能閃光燈	220V氙氣閃光燈，具有防眩、亮度可調、壽命長、高速連閃、圖片清晰、車牌識別率高，專用于高清車輛抓拍系統研制的專用閃光燈，閃光次數大于1000萬次。	1件
5	固定支架	金屬材質，表面烤漆，配不銹鋼抱箍尺寸：11109cm (參考樣式，具體以收到的實物為準)	3套
6	設備箱	金屬材質，表面烤漆。尺寸：302010cm (參考樣式，具體以收到的實物為準)	1個
7	管理平臺軟件	對管理用戶的增加、修改、刪除測速監控的增加、修改、刪除車輛管理實現車牌號、車主姓名、車輛類型、所屬名單、所屬單位、聯系電話增加、修改、刪除可實現多套測速點組成區間測速區間測速和固定測速的數據統計查詢，還可實現按車牌號、單位名稱統計，并導出Excel等功能 Q發和短信發送超速車輛圖片和超速信息網絡共享功能：一臺電腦安裝，局域網所有電腦訪問，支持FTP傳輸。	1套

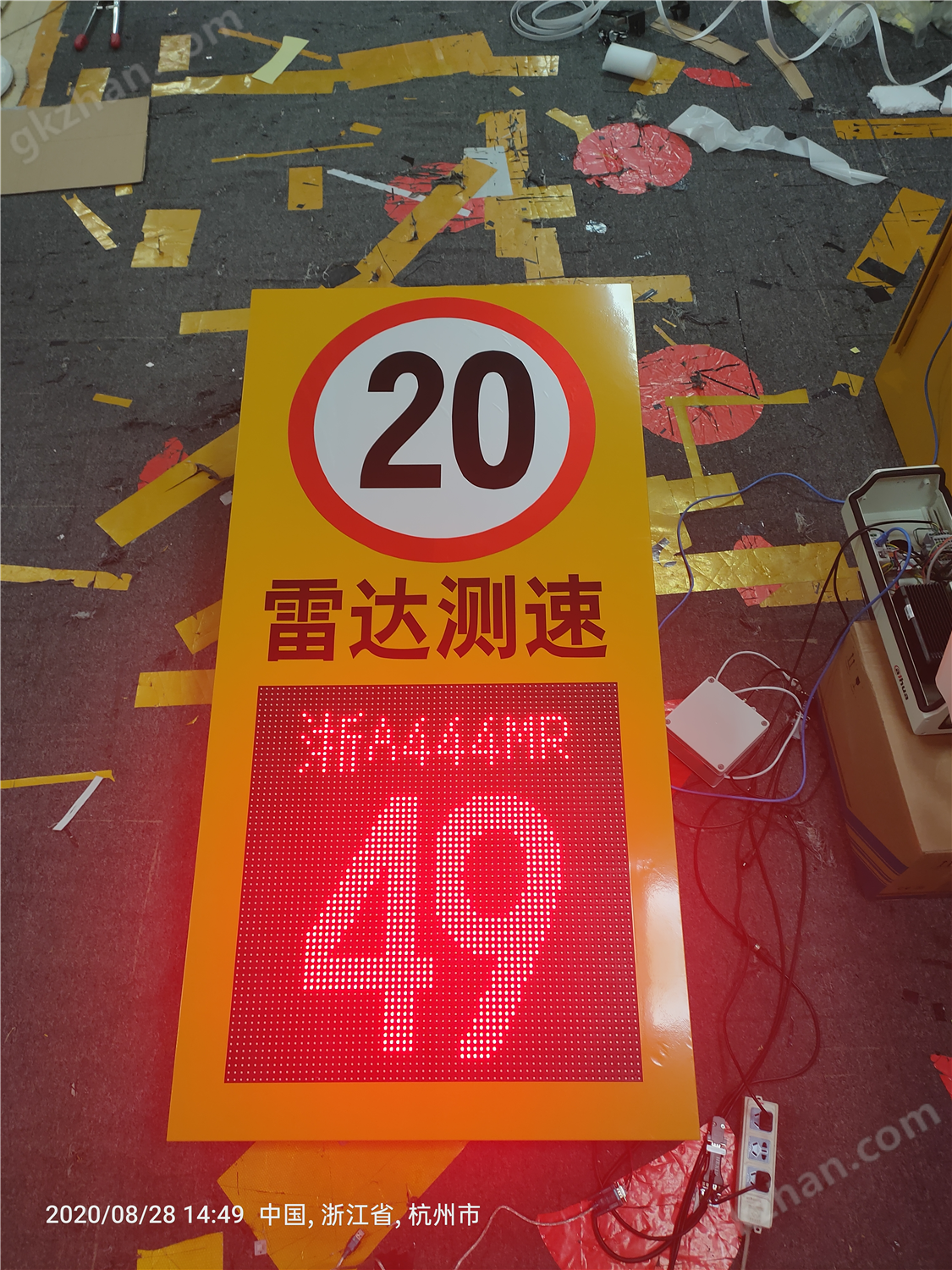

8	車速提示屏	1、顯示方式：車牌加車速，車輛未超速，綠色顯示，車輛超速，紅色顯示。 2、供電方式：220V市電 3、需和系統配合使用，不可獨立使用。整體尺寸8016012cm，車牌顯示屏尺寸：64*64cm 4、攝像頭抓拍與顯示同步	1套
