DY-AP/GAP比值給定PID調節數字/光柱顯示儀表 陜西東輝智能儀器
一、 主要特點
1. 采用##輸入設置，僅通過簡單快捷的菜單選擇，即可實現儀表的各種分度號輸入。
2. 采用模塊化通用電路結構，通過簡便的模塊組合，即可實現儀表的各種功能變換，通用性和靈活性顯著增強。
由交流85~265V(50/60Hz)或直流24V的電源供電。
3. 傳感器斷線時自動輸出安全閥位值。
4. 目標值等于外給定信號經比例運算的值，可預設比例值。
5. 繼電器4種報警方式選擇。
6. 多種調節輸出方式。
7. PID參數自整定。
8. 東輝協議、帶有RS232/RS485接口，支持MODBUS(RTU)協議，組態選擇。
二、 技術參數
1. 使用條件：環境溫度—10~70℃;相對濕度：≤90%。
2. 電源電壓：(85~265)VAC;電源頻率(50/60Hz)或24VDC±10%。
3. 基本誤差：δ=±(0.5%F.S+1dig)。
4. 輸入特性：電偶型、電壓信號型：輸入阻抗800kΩ。
標準電流型：輸入阻抗250Ω。
電阻型：引線電阻要求0~5Ω(三根相等)
5. 輸出特性：繼電器觸點容量為5A/240VAC或5A/24VDC，阻性負載;
3A/240VAC或3A/24VDC(cosΦ=1) 非阻性負載;
隔離電流信號輸出，負載電阻小于750Ω;
隔離電壓信號輸出，負載電阻大于250kΩ。

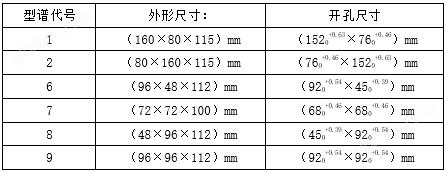

6. 安裝結構：裝盤和機芯采用全卡入式結構，外形和開孔尺寸如下：
7. 內部冷端補償溫度范圍：-20～70℃
8. 直流電源輸出：電壓24V，.大電流70mA，配接二線制變送器
(單通道帶限流保護電路，.大電流25mA)
9. 功率：小于5W
10. 輸入配套規格
配用標準信號變送器的儀表規格如表一;
配用標準分度號溫度傳感器的儀表規格如表二。
表 一
表 二
三、 儀表外形圖
四、 DY2000比值給定PID調節數字/光柱顯示儀表型譜
* 報警(O2)，報警(O3)用戶可自行組態為偏差或測量值上下限報警
* (72×72×100) mm規格訂貨時請向廠家咨詢
* 雙光柱的儀表僅有兩種外型尺寸：(160×80×115)mm (80×160×115)mm

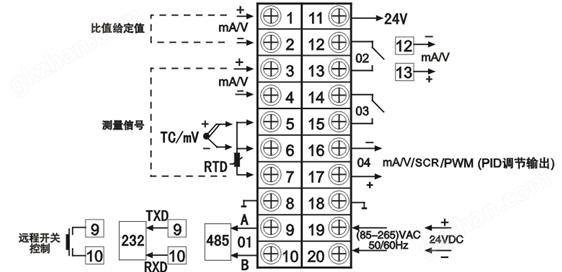

五、 DY2000比值給定PID調節數字/光柱顯示儀表接線圖
