JWC-31A精密恒溫槽是上海思爾達科學儀器有限公司根據合成纖維、塑料橡膠、石油化工、生物醫藥等行業生產和科研的需要,根據商品檢驗的需要而研制生產的新型設備,自動化程度高,控溫精度高,為各種檢測和科研提供了可靠的恒溫條件。
JWC-31A 精密恒溫槽說明書
JWC-31A精密恒溫槽是上海思爾達科學儀器有限公司根據合成纖維、塑料橡膠、石油化工、生物醫藥等行業生產和科研的需要,根據商品檢驗的需要而研制生產的新型設備,自動化程度高,控溫精度高,為各種檢測和科研提供了可靠的恒溫條件。
JWC-31A精密恒溫槽由平衡電表指示實際溫度偏差，溫度分布及波動均控制在±0.01℃以內，是目前國內精度較高、功能較全的恒溫槽，為執行ASTM、ISO、JIS等國際標準及新國標創造了條件。

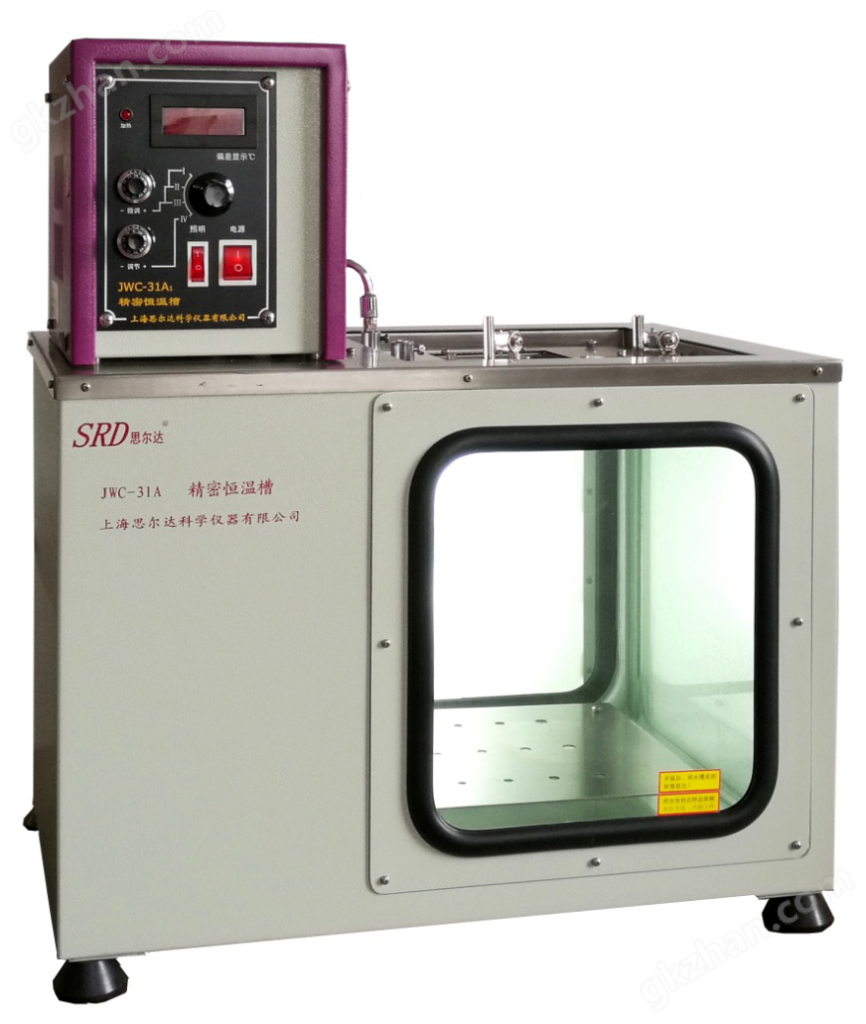

JWC-31A精密恒溫槽，烤漆機身，不銹鋼面，造型美觀，操作方便。按下電源開關，恒溫槽在機內數字系統的控制下，即自動按照預置的溫度進行恒溫；面板上發光二極管指示了機內加熱的情況，恒溫槽前后兩側均設有大面積觀察窗，通過后側背景燈箱乳白色光源，可清晰地觀察到槽內整個實驗進程。安置在槽頂部的樣品架配件，可配合各類實驗方便地進行。
● 技術指標
控溫范圍 : 預定Ⅰ、Ⅱ、Ⅲ三點，Ⅳ檔為0～50℃連續調節。
非特別指定，Ⅰ：20℃，Ⅱ：25℃，Ⅲ：30℃ （請參閱設備左側標貼）。工作溫度應在環境溫度＋5℃以上。
槽溫波動 : ±0.01℃
槽溫分布 : ±0.01℃
零位修正值: ＜0.1℃
偏差指示范圍：±0.25℃
恒溫槽容積: 30 L
工作室尺寸: 32cm×29cm×34cm （長×寬×高）
環境溫度 : 室 溫
電 源 : 220V 6A 50Hz
額定功率 : 1kW
觀察窗尺寸 ：23cm×27cm
整機外形尺寸：52cm×35cm×61cm （長×寬×高）
● 工作原理
主機電氣系統包括溫度設定，溫度檢測，電橋非線性校正，比較差值放大，A/D轉換，PID調節驅動執行等單元。在自動工作狀態時，預置值由設定單元處理后，其輸出與自傳感器檢測到的、經精密放大后的具有非線性的溫度電信號同時送入一精密比較器。若檢測溫度低于設定溫度,放大器輸出使執行電路工作在加熱狀態,實行PID調節使加熱平均功率隨差值的減小而減小。若檢測溫度高于設定溫度,放大器輸出加熱狀態中斷,由于控制帶很窄,因此能獲得相當高的精度而無大幅度的振蕩現象。
溫度傳感器為鉑電阻,設置在工作區左側。電子系統工作在恒溫的小環境中,以保證溫度的穩定。
● 操作面板各功能開關
電源開關: 撳下電源開關，電源燈亮，控制系統通電,攪拌器運轉，儀器即按設定溫度工作。
溫度設定開關：選擇需要的工作溫度。將開關轉至對應點，即自動地根據溫度預選值恒溫，電表指示溫度偏差，若有偏差，可調節微調鈕消除之。當開關對準Ⅳ檔時，為0～50℃范圍的一般性調節(調節范圍欠精細)，此時，溫度由“調節"旋鈕設置，具體溫度，由標準溫度計讀出，此時指針指零，僅表明控制已趨平衡。
微調旋鈕: 在設定溫度與實際溫度存在差異時，作微調校正之用（后述）。
調節旋鈕: 當選擇開關指向調節旋鈕時，通過該鈕，可達到0～50℃的連續調節，共可旋轉十周。
數顯表指示: 在定點控制時，指針指零時與實際溫度存在的誤差即為零位修正值, 數顯表全程指示±0.25℃。
● 前期準備及檢查
● 恒溫操作使用方法
● 微調鈕調節方法如下
微調共可旋轉十周，在定點溫度上工作時，微調在中間位置（即從一位置起，順時針或逆時針旋轉五周）。
● 槽溫讀數方法
1. 標準溫度計的示值
槽溫的標準值以插在樣品架上的標準溫度計為依據，標準溫度計均附有檢定證書，并給出相應的各檢定點的修正值。如標準溫度計的讀數為20.00℃，查檢定書，其修正值為+0.04℃，則此點的讀數為20.04℃。
2. 標準溫度計的露徑校正
標準溫度計要求使用全浸方式，但在實際應用中，有時無法達到，此時可采用露徑校正計算來修正，計算公式為：
Δt=K·n·(t觀-t環)
式中: K=0.00016(僅適用于水銀玻璃溫度計)；
n : 露出被測體系之外的水銀柱高度，以溫度差值表示；
t觀: 觀察到的溫度計上的讀數；
t環: 環境溫度，以露出部分水銀柱高度的中點計算(將另一支溫度計的水銀球中部置于該中點測量得到)。
當處于全浸方式時, Δt=0。
3. 實際槽溫值
實際值 = 示值 + 修正值 + 露徑校正值
例: 示值為50.00℃，修正值+0.04℃，環境溫度+10℃，露徑20℃，
則實際值=50.00℃+0.04℃+0.00016℃×20×(50-10)=50.17℃
4. 平衡點的修正值
平衡點應為對應的設置值，如25℃，其修正值＝實際值－設置值。
● 使用注意事項
必須經常注意槽內水位的下降，特別在高溫區工作時，蒸發很快，當水位低于不銹鋼樣品架板時，必須補充水，否則機內保護裝置動作將使設備不能運轉。
● 維修服務
本公司產品實行跟蹤服務。非屬人為因素損壞，年免費保修，第二年起酌情收費。本公司將以優良的產品質量和服務水準，為廣大用戶提供方便，歡迎用戶與本公司洽談業務。
上海思爾達科學儀器有限公司
地址:上海市閔行區曹行 澄建路88號 郵編:201108
售后熱線：
總機：021-
*806/804
*806/804
*806/804
技術支持:
建議與投訴:
: srdgs
：
溫度偏差的調整
溫度偏差是指標準溫度計的標準值（含修正值）與平衡油表指針指零時的實際值之間的差值。
當該差值用戶認為有必要（一般在超出0.1℃時）進行修正時，可按下法進行：
附 圖：
31A
