一、MQJ傾角傳感器產品簡介：
MQJ系列是米朗科技公司推出的高精度單軸與雙軸傾角傳感器，分辨力可達0.001°，全量程線性精度高達0.005°，傳感器內部采用高分辨力差分數模轉換器，產品使用高精度的3D-MEMS測量芯片，內置自動溫度補償和濾波算法，很大程度減小了因環境變化引起的誤差。 為使產品在高低溫環境中有優良的性能， 特對產品在-40～+85℃范圍內進行溫度補償，有效抑制由溫度變化引起的角度數據偏移，確保測量數據的準確性，穩定性。
產品外殼采用鋅合金壓鑄成型，機械強度高，溫度膨脹系數小，密封性能高，安裝方便、使用簡單、體積小、抗外界電磁干擾、承受振動沖擊能力強，是測量測繪，高層建筑，公路橋梁，工業自動化，工程機械等行業傾角測量的推薦選擇。
二、MQJ傾角傳感器性能參數:
三、MQJ傾角傳感器選型指引：
例如：MQJD30-485-B-C米朗科技傾角傳感器單軸傾角檢測，測量范圍為士30°，輸出方式為R S 4 8 5輸出，電子倉尺寸為長方形雙層P C B板（外觀尺寸L 8 5 * W 3 7 * H 2 6 m m），防水接頭。如有特殊需求訂購請聯系我們。
四、MQJ傾角傳感器安裝注意事項：
五、MQJ傾角傳感器安裝尺寸圖：
六、MQJ傾角傳感器接線定義：
七、MQJ傾角傳感器應用領域： 應用領域：MQJ傾角傳感器應用場所極多，隨著MEMS技術的發展，傾角傳感器得到越來越廣泛的應用。適合應用于工廠、山體、鐵路、隧道、船業、機械、建筑業、醫療事業、橋梁鋪設、水壩建設、汽車行業、核工業和航空航天事業等。
產品外殼采用鋅合金壓鑄成型，機械強度高，溫度膨脹系數小，密封性能高，安裝方便、使用簡單、體積小、抗外界電磁干擾、承受振動沖擊能力強，是測量測繪，高層建筑，公路橋梁，工業自動化，工程機械等行業傾角測量的推薦選擇。
二、MQJ傾角傳感器性能參數:
| 測量軸 | 單軸 | 雙軸 |
| 測量范圍 | ±15°，±30°，±90° | ±30°，±90° |
| 線性精度 | ≤0.005° | ≤0.05° |
| 分辨率 | 0.001° | 0.01° |
| 零點溫漂 | ±0.0007°/℃ | ±0.005°/℃ |
| 工作電流 | 18~45mA（24V） | 20mA |
| 輸出信號 | 0-5V/0-10V/4-20mA/RS485 | |
| 供電電壓 | +DC9-36V | |
| 工作溫度 | -40~85℃ | |
| 儲存溫度 | -55~+100℃ | |
| 上電啟動時間 | ＜1s | |
| 輸出頻率 | 5~ 10Hz | |
| 絕緣電阻 | ≥100兆歐 | |
| 抗沖擊 | 2000g,0.5ms,3 次/軸 | |
| 抗震動 | 10grms、10～1000Hz | |
| 防護等級 | IP67 | |
| 外殼材質 | 鋅合金 | |
| 安裝 | 四顆M4螺絲 | |
三、MQJ傾角傳感器選型指引：
例如：MQJD30-485-B-C米朗科技傾角傳感器單軸傾角檢測，測量范圍為士30°，輸出方式為R S 4 8 5輸出，電子倉尺寸為長方形雙層P C B板（外觀尺寸L 8 5 * W 3 7 * H 2 6 m m），防水接頭。如有特殊需求訂購請聯系我們。
五、MQJ傾角傳感器安裝尺寸圖：
六、MQJ傾角傳感器接線定義：
七、MQJ傾角傳感器應用領域：

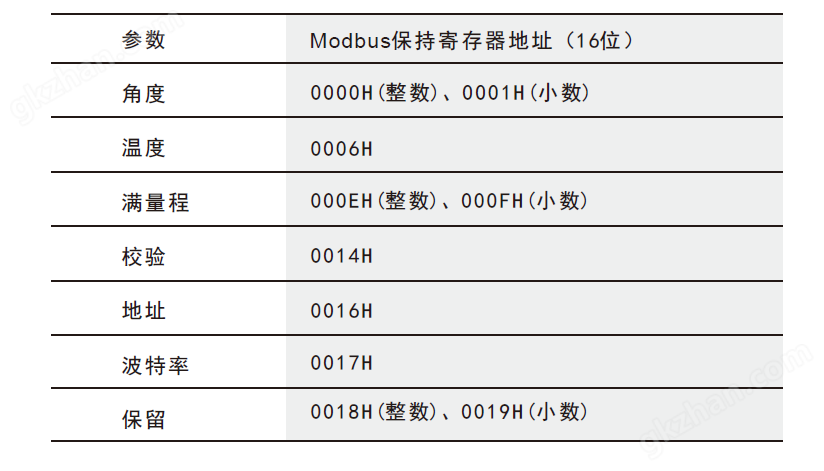

通訊協議
支持的M O D B U S傳輸方式：R T U模式默認通訊參數：波特率9 6 0 0、8位數據、無校驗、1個停止位，地址默認0 1。
注：一個寄存器占用兩個字節。如0 0 0 0 H、0 0 0 1 H 占用4個字節
