YHF型液壓換向閥(20MPa)

返回列表頁

參考價

面議

具體成交價以合同協議為準

產品型號

品牌

廠商性質生產商

所在地南通市

在線詢價收藏產品查看聯系電話

聯系方式：周一平查看聯系方式

更新時間：2025-11-01 10:35:06瀏覽次數：42次

聯系我時，請告知來自智能制造網

產品分類 品牌分類

暫無信息

啟東市神舟潤滑設備制造有限公司

經營模式：生產廠家

商鋪產品：88條

所在地區：江蘇南通市

聯系人：周一平（經理）

詢價 給他留言

產品簡介

YHF型液壓換向閥(20MPa) 一、使用條件用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管

詳細介紹

YHF型液壓換向閥(20MPa)

一、使用條件
　　用于電動環式集中潤滑系統中，把泵輸出的潤滑脂交替送向兩條供油主管。直接由供油主管末端的壓力控制閥換向，換向的設定壓力可以方便地調整，換向閥結構簡單，動作可靠。

二、技術參數

型號		公稱壓力 Mpa	調定壓力 Mpa	壓力調整范圍 Mpa	損失量 ml	配管尺寸	重量 kg
標準型號	原型號
YHF-L1	RV-3	20	5	3-6	17	Rc34	46.5
YHF-L2	RV-4U				2.7	M16x1.5	7

使用介質為錐入度265～385（25℃，150g）1/10mm的潤滑脂。

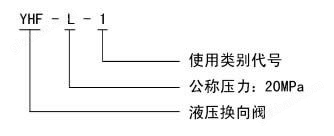

三、型號標注說明

使用類型代號：1、用于DRB-L585Z-H潤滑泵
　　　　　　　2、用于DRB-L60Z-H、DRB-L60Y-H、DRB-L195Z-H、DRB-L195Y-H潤滑泵。

四、工作原理
　　右圖是液壓換向閥的工作原理示意圖。圖中T1～4口匯到同一個出口接貯油器。
　　位置1泵輸出的潤滑脂，從進油口S經主滑閥MP構成的通路被送向供油主管L1（管路Ⅰ），并且經先導滑閥Pp構成的通路加壓力于主滑閥的左端。供油主管L2經T1口向貯油器開放。
　　供油主管L1的末端與回油口R1連接，當末端的壓力超過設定壓力，則把先導滑閥推向右側。
　　位置2先導滑閥Pp移動到右側，主滑閥Mp的左腔經T3口向貯油器開放，泵輸出的潤滑脂加壓于主滑閥的右端，將其推向左側，與主滑閥連接的指示桿上的觸頭撞擊行程開關LS，向電控柜發出信號使泵停止。
　　位置3主滑閥Mp移動到左側，完成換向動作，泵再次工作輸出的潤滑脂經主滑閥構成的通路被送向供油主管L2（管路Ⅱ），供油主管L1經T2口向貯油器開放。

五、外形尺寸

六、使用說明
　　YHF-L1型閥與流量585mL/min的泵相配，安裝于底板上。YHF-L2型閥與流量60和195mL/min的泵相配，安裝于泵體上。
　　YHF-L1型閥調整螺絲右旋設定壓力調高，左旋調低。YHF-L2型閥右旋設定壓力調低，左旋調高。
　　從泵體上拆卸YHL-L2型閥和拆卸YHF-L1型閥的蓋子時，應先將調整螺絲松開。
