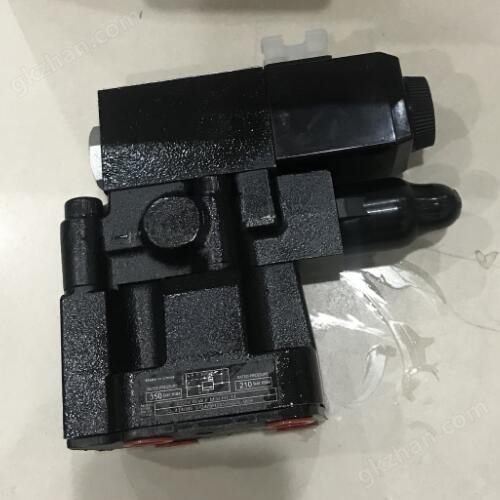

VICKERS減壓閥分類及參數
松開鎖緊螺母,按照正確的方向轉動調整螺桿進行壓力調整。順時針是升高壓力,逆時針是降低壓力。
壓力設定值必須比系統溢流設定值至少低17 bar (250 psi) .
是平衡活塞式溢流閥,中間級是座閥彈簧式。先導級使用一臺標準 DG4S 4-01(NFPA-D05)閥(
因為所有的R(C)T和 R(C)S 型號都通過一個壓力通道,有可選的壓力進口,閥可口,連接到管路上。
“直通”安裝或者用一個三通,堵住一個3型和4型閥的外控口必須連接外部先導壓力源,這種壓力源足以在要求的壓力設定值和流量條件下控制閥的動作。
1型和4型閥的排放出口必須用管子在大氣壓力下接回油箱,2型和4型閥的泄漏口必須用管子在大氣壓力下接回油箱,在泄漏口的任何壓力必須添加到閥的壓力設定值上。
制動閥用于液壓馬達的出油口管路上是為了:1)當馬達軸上超載時防止超速,2)使負載減速或停止時防止出現超壓。
當“RC"閥作為制動閥使用時,它有一個實體閥芯(沒有泄漏孔通過中心),而且有一個外控口在底蓋上,直接在閥芯下面,這個口通到馬達的供油管路。內控口也作用在小活塞的下面,并傳感來自“RC"閥一次油口的壓力,一次油口連到馬達的出油口。
外泄內控式。用來在用于保壓操作的一次油口保持一個壓力,同時允許在二次油口出口的下游建立壓力。
油箱連接口應當用管子直接通油箱,降低背壓。在油箱管路中的任何背壓要添加到閥的壓力設定值上,如果油箱管路背壓超過 7 bar (100 psi),可能出現故障。
