安科瑞光伏用功率因素控制器攜手無功補償柜治助力光伏功率

最近，光伏成了熱門話題，不管是大型企業還是普通工廠，都紛紛裝上了光伏系統。原本指望靠它省點電費，結果不少地方卻因為功率因數不達標，每個月被罰好幾千塊錢，老式的電容柜根本頂不住。（光伏只發有功，不補無功；負載吃掉光伏有功，電網側有功驟降，無功需求不變。）

不少人反映：在光伏并網之前，那些用了十幾年的無功補償柜一直穩得很，功率因數常年合格?？梢唤尤牍夥?，儀表上的數值就開始忽高忽低，電容投到滿，也拉不上去。沒辦法，只好硬著頭皮加電容，錢是花了不少，問題卻還是時好時壞。其實根本原因，并不是電容不夠，而是傳統的補償控制器已經跟不上光伏時代的電網邏輯了。

無功補償的目的就是采用外置的電流源補償負載運行過程中所消耗的無功功率，提供此電流源的設備成為無功補償設備，常見的補償設備就是并聯電力電容器。以電力電容器為例說明，其簡單的原理就是利用電容器的儲能及輸出無功電流的特點，使電力電容器與系統并聯，通過輸出無功電流來抵消電網中的無功電流，從而達到節能降耗、改善電能質量的目的;所謂無功補償柜就是用來防止電容器、電抗器及一次回路和二次回路的普通的低壓柜，其主要作用是電氣知識課堂做無功補償。

安科瑞解決方案

1、光伏用功率因數控制器

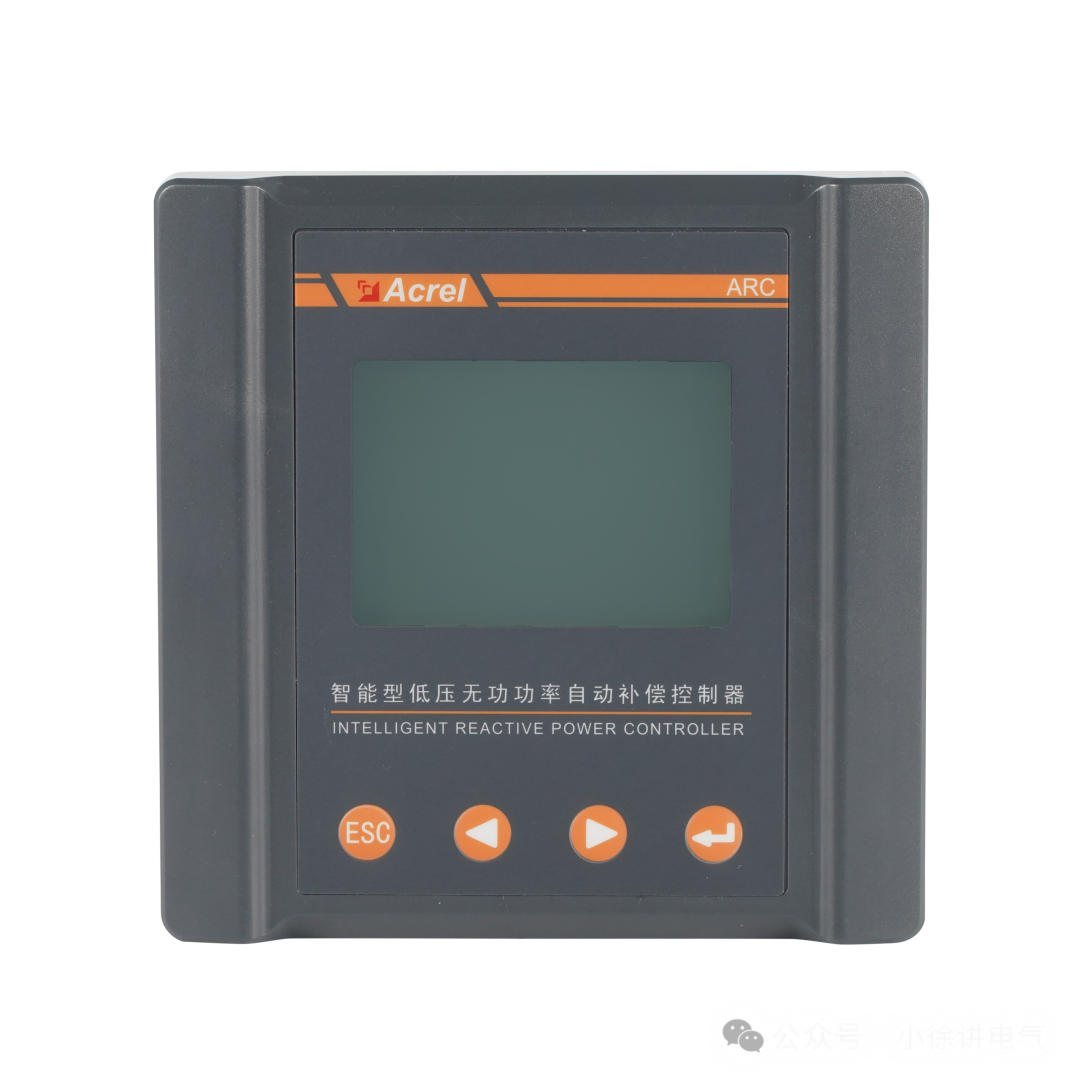

ARC 無功補償控制器采用高性能 MCU 為核心，配以高精度的電量專用芯片，是以無功功率為取樣物理量的補償器。該控制器能可靠地運行在大諧波、非正弦電流、強干擾等任何惡劣電網環境下。獨特的自適應功能保證了電力電容的使用安全，實現了電容補償柜的自動穩定投切，有效改善電網的功率因素。

ARC 無功補償控制可檢測電網的電壓、電流、頻率、有功功率、無功功率、功率因數、電壓諧波、電流諧波，能通過手動、自動模式實現電容器投切。保護功能：過壓保護、欠壓保護、欠流保護、過諧保護、輕載保護、電容投切過流保護等功能。

技術特點：

四象限功能：可用于光伏并網用戶配電系統，主動補償無功功率，提高功率因數；

電容器電流檢測：對各回路的電容器電流實時檢測，用戶可實時掌握電容器運行狀態；

諧振頻點檢測：可監測當前工作回路的諧振頻率，與系統諧振頻率相近時發出報警；

電容運行時間檢測：統計各回路的電容運行時間，便于用戶管理；

事件記錄：對報警、投切、極值等進行記錄，方便用戶查看事件歷史記錄；

組網并機：可支持 3 個控制器主從組網并機使用，由主機統一控制，路數可達 54 路；

電容投切過流保護功能：當電容投切電流超，立即切除當前回路；

電流相序可調：電流采樣接線方向可通過界面設置，現場接錯線后無需修改接線。

2、靜止無功補償控制器

本產品是三相三線/三相四線混合動態濾波補償裝置，主要功能是補償用電設備工作時產生的無功電流，提高功率因數。

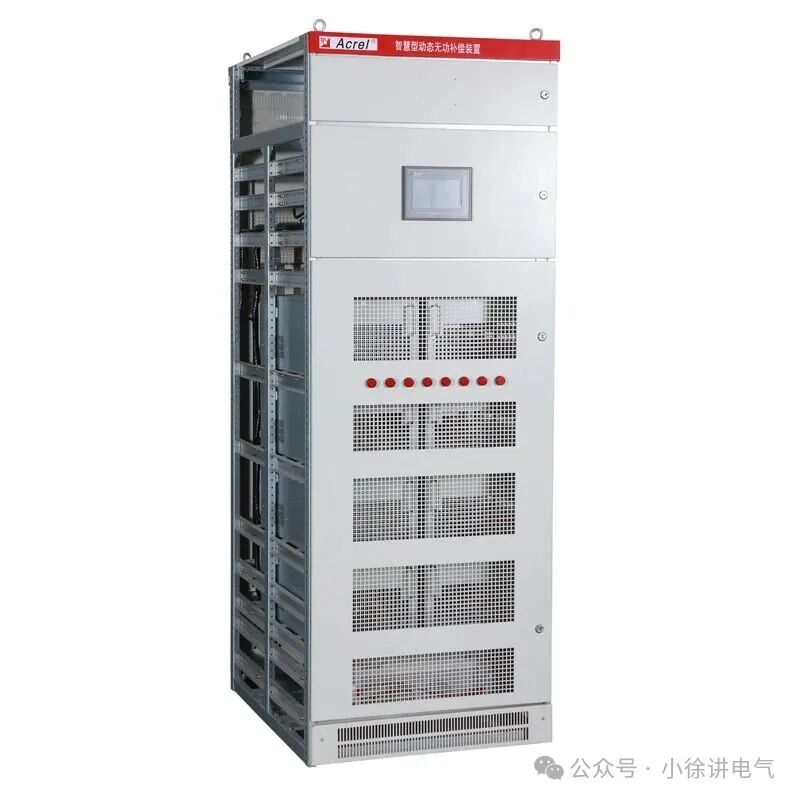

ANSVG-G-A混合動態濾波補償裝置是一種用于補償無功、諧波治理以及不平衡調節的新型電力電子裝置；智能控制系統主動根據系統的線性動態需求，自動調節模塊的輸出；ANSVG-G-A整機主要是由ANSVG-G-A模塊組成；能完成更大容量的無功功率的補償，整機通過一個7寸觸摸屏實現人機交互。觸摸屏通過RS485與ANSVG-G-A模塊進行通信。

產品特點

補償方式靈活：補償負載無功，濾除5、7、9、11、13次以內的諧波；

可治理三相不平衡；

線性補償，響應時間≤5ms；

具有人性化的人機交互界面，可通過該界面看到系統和本體的實時電能質量信息，操作簡單，可以遠控，也可以本控；采用進口IGBT，功率密度大，可靠性高；

采用DSP高速檢測和運算的數字控制系統；

監控以及顯示具備遠程通訊接口，可以通過PC機實時監控；

標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。

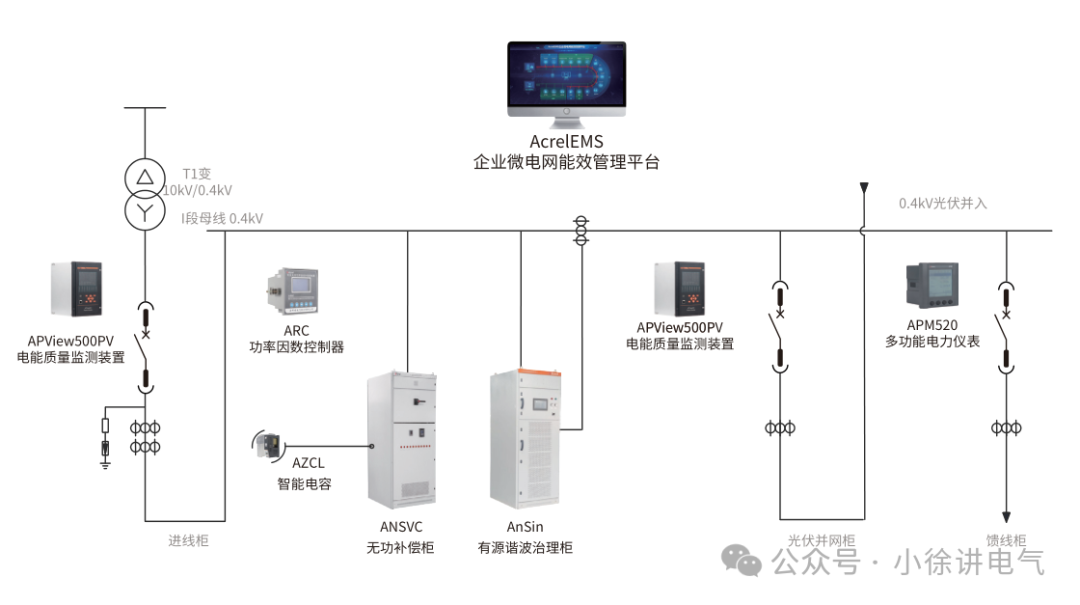

在新能源高比例接入的電網環境下，安科瑞 ARC四象限補償控制器與ANSVG靜止無功補償控制器的協同治理方案，為光伏并網系統提供了“監測-決策-執行”全閉環電能質量保障。如果你的電站 / 工廠也出現光伏并網后功率因數不穩、電容柜頻繁動作、每月有力調罰款，歡迎聯系我們資詢。
